Курсовой проект: "Синтез рычажного механизма"

Машинобудівний коледж Сумського Державного Університету
Кафедра хімічного і нафтового машинобудування
Практична робота з предмету "Теорія машин і механізмів"
На тему "Синтез важільного механізму "
Суми 2016

Вихідні данні : Las2=0.5Lab, Lbs2=0.5Lbs, Lbs4=0.5Lbd, Loa=0.28(m), Lbc=0.35(m), x=0.32(m), y=0.04(m), Lbd=1.6(m), Ndb=1260(об/хв), N1=Nk=63(об/хв), M2=20(kg), M3=25(kg), M4=90(kg), M5=500(kg), Mn=950(kg), J01=Js3=1.4(kg*m^2), Js=0.6(kg*m^2), Js4=38(kg*m^2), Jdb=0.02(kg*m^2), Pc1=1.4(kg*m^2)
В данному проекті потрібно зробити : кінематичний аналіз важільного механізму, динамічний аналіз важільного механізму, синтез зубчастої передачі, синтез кулачкового механізму, кінематична схема планетарного редуктора
ЗМІСТ
1) Кінематичний аналіз важільного механізму
2) Динамічний аналіз важільного механізму
3) Синтез зубчастої передачі, кінематична схема планетарного редуктора
4) Синтез кулачкового механізму

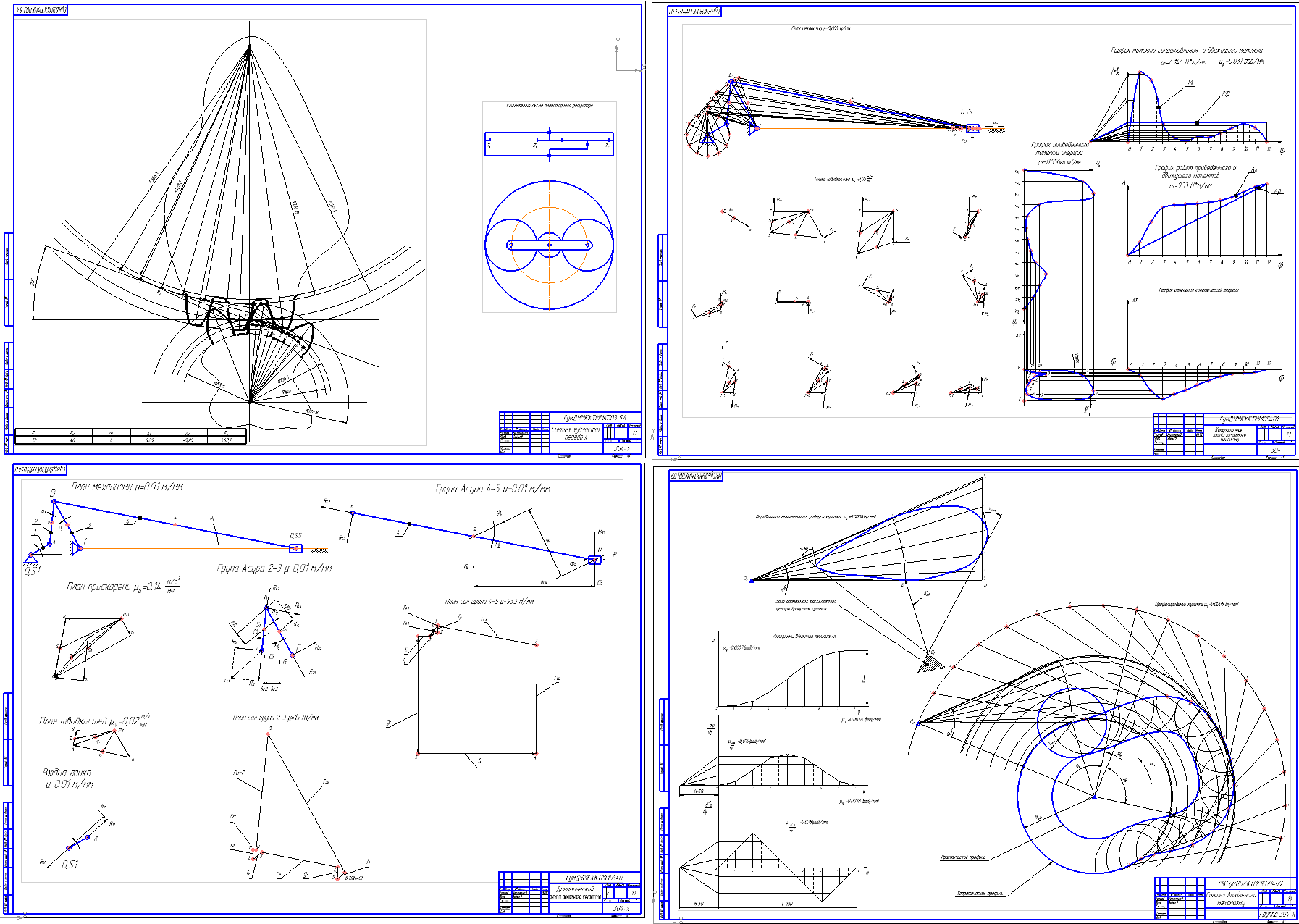

Состав: Кінематичний аналіз важільного механізму (креслення), кінематичний аналіз важільного механізму(пояснювальна записка), динамічний аналіз важільного механізму(креслення), динамічний аналіз важільного механізму(пояснювальна записка), синтез зубчастої передачі(креслення), синтез зубчастої передачі(пояснювальна записка), синтез кулачкового механізму, кінематична схема планетарного редуктора(креслення), синтез кулачкового механізму, кінематична схема планетарного редуктора(пояснювальна записка) Язык документа

Софт: КОМПАС-3D 16
