Проектирование и исследование механизмов ДВС компрессорной установки

Московский Государственный Технический Университет им. Н. Э. Баумана
кафедра РК 2 «Теория машин и механизмов»
Курсовой проект по основам проектирования машин
Задание № 106 Б «Проектирование и исследование механизмов ДВС компрессорной установки»

Курсовая работа содержит графическую часть – 4 листа формата А1 и расчетно-пояснительную записку содержащую 36 страниц формата А4.
В курсовой работе выполнено проектирование механизмов двигателя внутреннего сгорания компрессорной установки. Проведено:
- проектирование основного механизма и определен закон его движения
- силовой расчет механизма с учетом динамических нагрузок
- проектирование цилиндрической зубчатой передачи и двухрядного планетарного редуктора

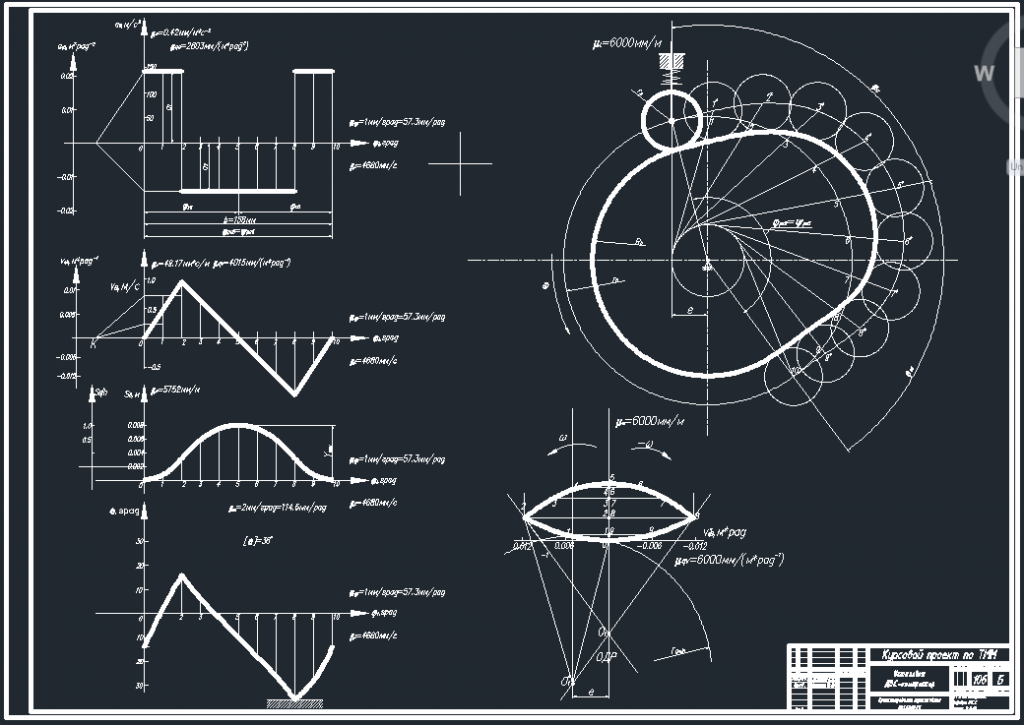

- проектирование кулачкового механизма с роликовым толкателем.

Москва 2009г.

ДВС – компрессорная установка, предназначенная для перекачки газов, - представляет собой V-образную поршневую машину у которой слева расположен цилиндр двигателя внутреннего сгорания, а справа – цилиндр компрессора. Кривошипно-ползунные механизмы обоих цилиндров одинаковы, а диаметры поршней – разные. Угол развала осей цилиндров равен 90 градусов.

Состав: Определение закона движения механизма, Проектирование кулачкового механизма, Проектирование зубчатой передачи и планетарного механизма, Силовой расчет механизма, РПЗ Язык документа

Софт: AutoCad DWG формат

Каталог / Машиностроение и механика / Проектирование и исследование механизмов ДВС компрессорной установки

Просмотр файлов
106Б/106б.txt
106Б/Диада.docx
106Б/Проект4листа.dwg
106Б/Проект4листа.dwl
106Б/Проект4листа.dwl2
106Б/Проект4листа.frw
106Б/РПЗ.docx
106Б/РПЗ.pdf
106Б
