Проектирование и исследование механизмов кислородного двухцилиндрового компрессора

Пензенский Государственный Университет
Кафедра «Транспортно-технологические машины и оборудование»
Курсовой проект по дисциплине "Теория механизмов и машин"
Тема проекта: Проектирование и исследование механизмов кислородного двухцилиндрового компрессора

Курсовой проект выполнен на тему «Проектирование и исследование механизмов кислородного двухцилиндрового компрессора»
Курсовой проект содержит 4 листа формата А1 графической части, 25 страницы формата А4 расчетно-пояснительной записки, 2 рисунка, 7 таблиц, 6 библиографических источника.

Объектом разработки является двухосный грузовой автомобиль средней грузоподъёмности.
Цель работы – разработать и исследовать кинематическую схему четырехтактного, четырехцилиндрового двигателя с вертикальным рядным расположением цилиндров и водяным охлаждением.
В результате проведенной работы выполнен структурный анализ заданного на курсовое проектирование механизма, при этом определены скорости и ускорения характерных точек механизма.
Сделан расчет зубчатой передачи по исходным данным задания, начерчена картина эвольвентного зацепления по расчетам.
Выполнен силовой расчет механизма, при этом определены реакции в кинематических парах, величина уравновешивающей силы, также сделана проверка при помощи жесткого рычага Жуковского.
Выполнено динамическое исследование механизма, результатом которого является определение наибольшего перепада кинетической энергии за цикл работы механизма и размеров маховика.
Спроектирован кулачковый механизм.

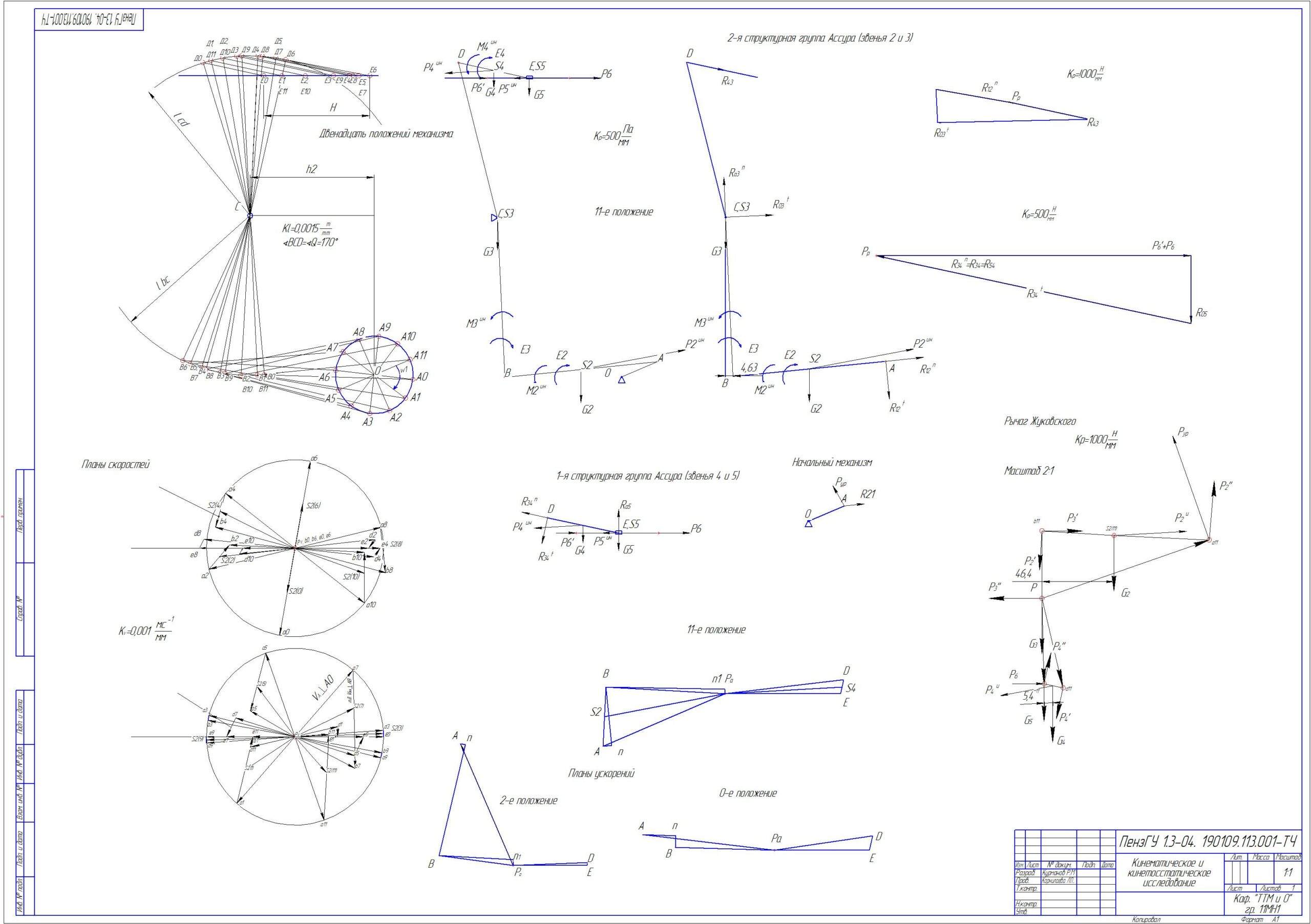

Состав: Кинематическое и кинетосстатическое исследование, Кулачковый механизм, Проектирование зубчатого зацепления, Динамический синтез механизма, ПЗ Язык документа
