Проектирование и исследование механизмов пальцевого транспортёра

Астраханский Государственный Технический Университет

В данном проекте рассмотрено проектирование и исследование механизмов пальцевого транспортера.Курсовой проет содержит 5 листов чертежей формата А1,пояснительную записку 39 страниц. Тема:«Проектирование и исследование механизмов пальцевого транспортера»
Пальцевый транспортёр служит для перемещения тары в позицию загрузки и является частью технологической линии.

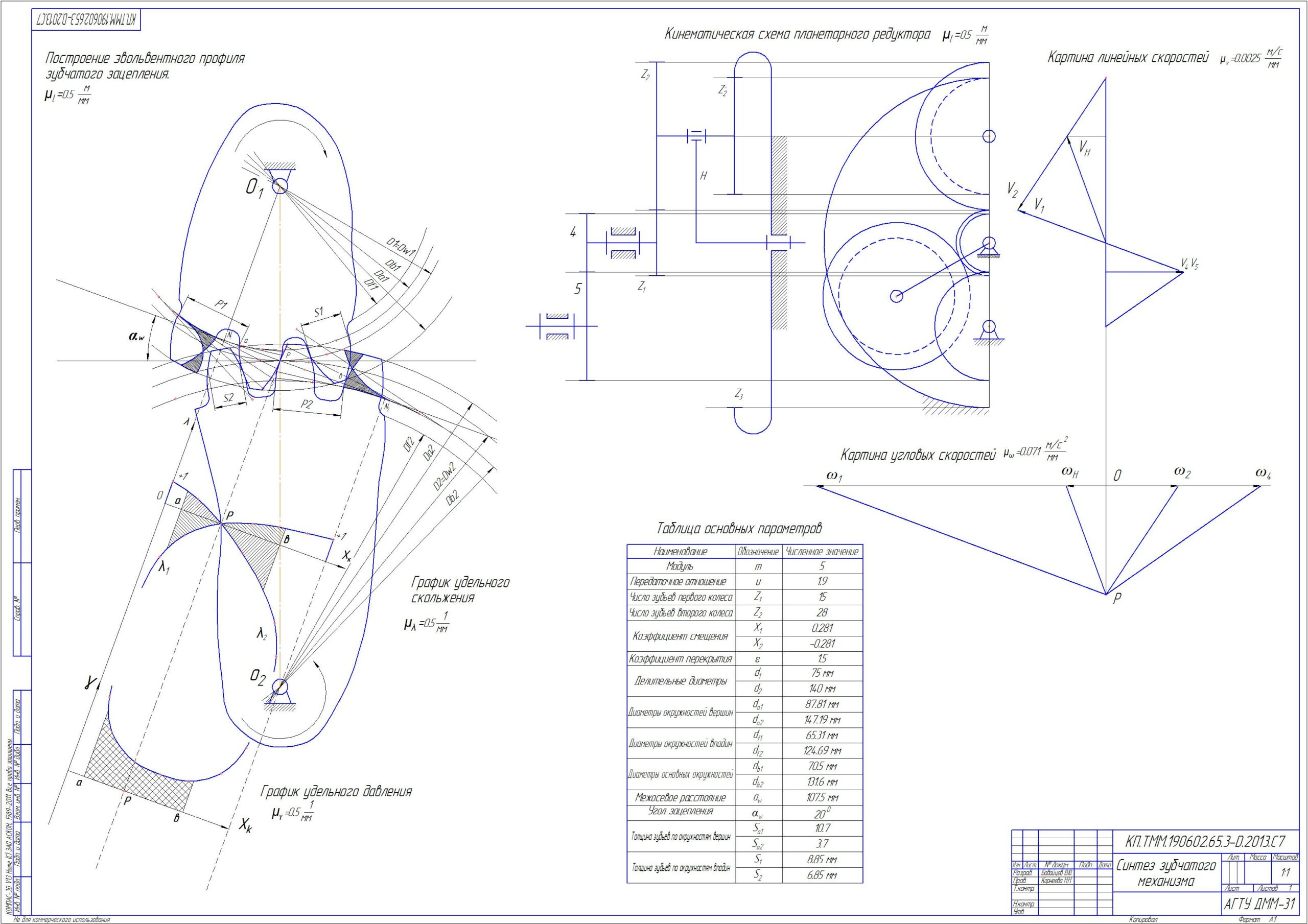

Привод транспортёра (рис. 1) осуществляется от электродвигателя 10 через муфту 11, зубчатую передачу z1/z2 и планетарный редуктор z3-z4-z5-z6. В механизме пальцевого транспортёра используется шестизвенный механизм, состоящий из кривошипа 1, шатунов 2 и 4, коромысла 3 и ползуна-линейки 5. К последнему шарнирно прикреплены пальцы-толкатели. Ползун-линейка движется в прорезях лотка 6.
При движении ползуна-линейки влево пальцы-толкатели захватывают тару и перемещают её по лотку. При обратном ходе пальцы-толкатели поворачиваются вокруг осей крепления и опускаются, в результате чего тара остаётся на месте, а затем в очередном цикле подаётся на позицию загрузки. Команда на включение технологического оборудования подаётся с помощью концевого переключателя 9 от толкателя 8 кулачкового механизма 7. Чтобы обеспечить необходимую равномерность движения, на валу электродвигателя устанавливается маховик 12.
