Проектирование и исследование механизмов поперечно-строгального станка

РУДН
Кафедра прочность материалов и конструкций
Курсовой проек по дисцеплине "Теория механизмов и машин"
На тему: "Проектирование и исследование механизмов поперечно - строгального станка"
Москва 2013

Содержание курсового проекта

1) Выполнить структурный анализ механизма:
- определить характер движения и дать названия звеньев;
- определить степень подвижности механизма;
- выделить из механизма все входящие в него структурные группы, приняв в качестве его начального звена звено № 1;
- написать формулу строения механизма и определить его класс;
- определить последовательность кинематического исследования механизма.
2) Построить планы механизма для 12-ти последовательных положений кривошипа. Начальное положение кривошипа АВ определяется углом 0. Угол 0 отсчитывается против часовой стрелки от положительного направления оси X.
3) Построить график перемещений s = s(t) для указанной точки.
4) Построить график v = v(t) той же точки, используя метод графического дифференцирования.
5) Построить по 2 плана скоростей и ускорений для положений механизма, заданных углами 0 и 0 + 300.
6) Построить диаграммы заданных сил под траекториями точек их приложения.
7) Выполнить силовой анализ механизма для его положения, определяемого углом 0.
8) Определить величину уравновешивающего момента методом планов сил и методом рычага Н.Е Жуковского.
9) Оформить в Word и распечатать расчетно-пояснительную записку.

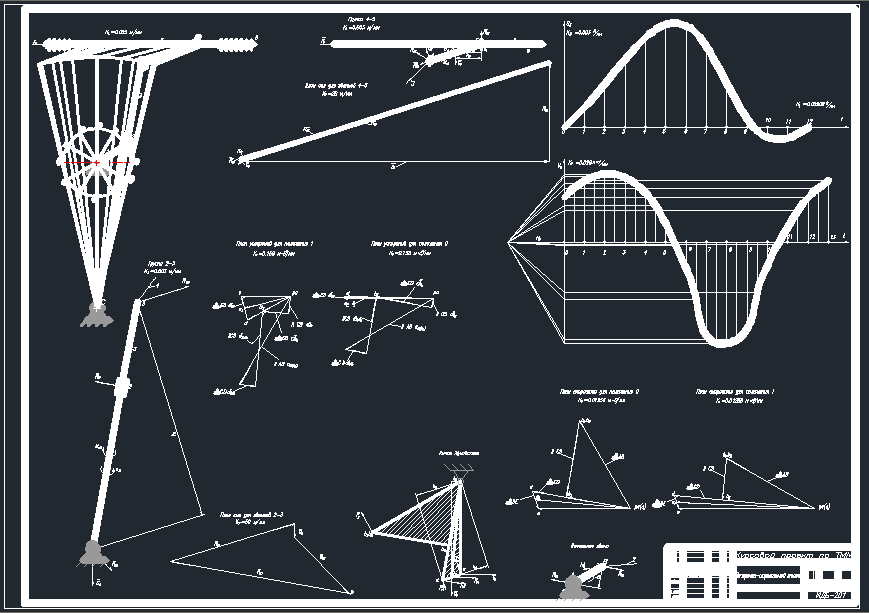

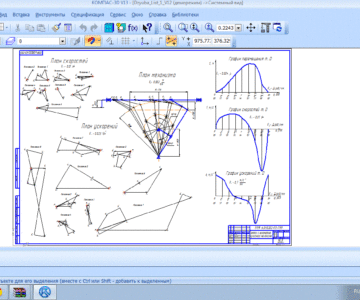

Курсовой проект содержит чертёж в формате dwg а также пояснительную записку 11 листов
Исходные данные Размеры звеньев: lCD= 0,74 м; L=1,05CD; lDЕ = 0,16 М.

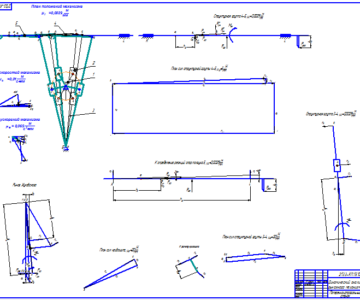

Состав: Схема механизма, графики перемещения и скоростей, силовой анализ, рычаг Жуковского, планы скоростей и ускорений, Записка Язык документа

Софт: AutoCAD 2009
