Проектирование и исследование механизмов вытяжного пресса

Харьковский Национальный Автомобильно-Дорожный Университет
Кафедра деталей машин и ТММ
курсовой проект по ТММ на тему: “Проектирование и исследование механизмов вытяжного пресса”
Вариант 1-0 2011г.

В составе механизма вытяжного пресса две группы Ассура II-го класса 2-го порядка (1-го и 2-го вида). Привод пресса осуществляется от электродвигателя через двухступенчатый планетарный механизм Джемса (с одновенцовым сателлитом ) и открытую зубчатую передачу с колесами a и b. Сила полезного сопротивления (усилие вытяжки) PF, действующая на ползун 5 при прямом ходе, изменяется по закону, представленному на 1 листе курсового проекта.
Процесс вытяжки начинается с момента достижения значения SF=0,6HF и заканчивается в конце хода ползуна 5. Усилие вытяжки достигает максимального значения при SF=0.7HF. Именно для этого положения необходимо провести силовой анализ рычажного механизма. Выталкивание готовой детали осуществляется с помощью коромыслового кулачкового механизма. График изменения аналога ускорения коромысла кулачкового механизма задан.

Полный курсовой проэкт,по дисцеплине теория машин и механизмов,со всеми расчетами и ПЗ оценка 5
Проектирование кривошипно-коромыслового механизма и выбор маховика

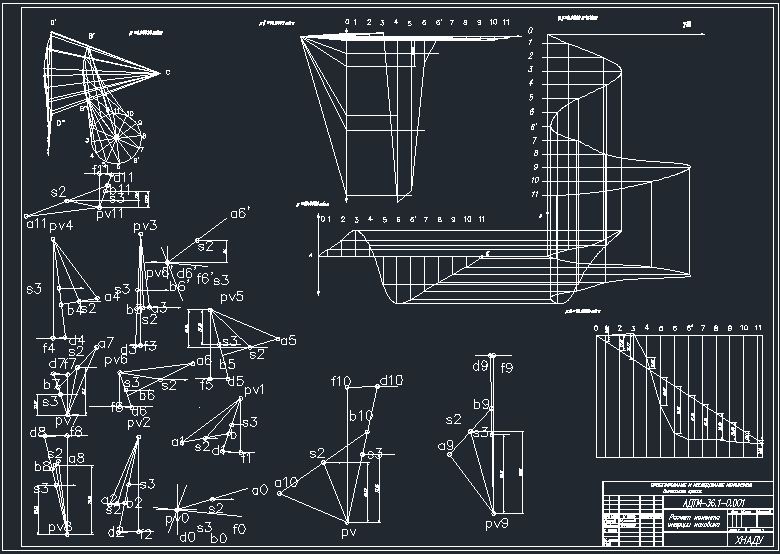

Состав: группы Ассура II-го класса 2-го порядка (1-го и 2-го вида). Расчет момента инерции маховика. Кинетический анализ основного механизма. Язык документа

Софт: AutoCAD
