Расчет кривошипно-шатунного механизма грузовой тележки

Самарский государственный технический университет
Кафедра машиностроение, Курсовой проект по дисциплине "ТММ"
На тему: "Расчет кривошипно-шатунного механизма Грузовая тележка"
задание 3 вариант 7
Самара 2013 г.

Кривошипно-ползунный механизм состоит из четырех звеньев:
0 – стойка,
1 – кривошип,
2 – шатун,
3 – ползун.
Также имеются четыре кинематические пары:
I – стойка 0-кривошип OA
II – кривошип OA-шатун AB
III – шатун AB-ползун B
IV – ползун B-стойка 0.
I, II и III являются вращательными парами
IV – поступательная пара.

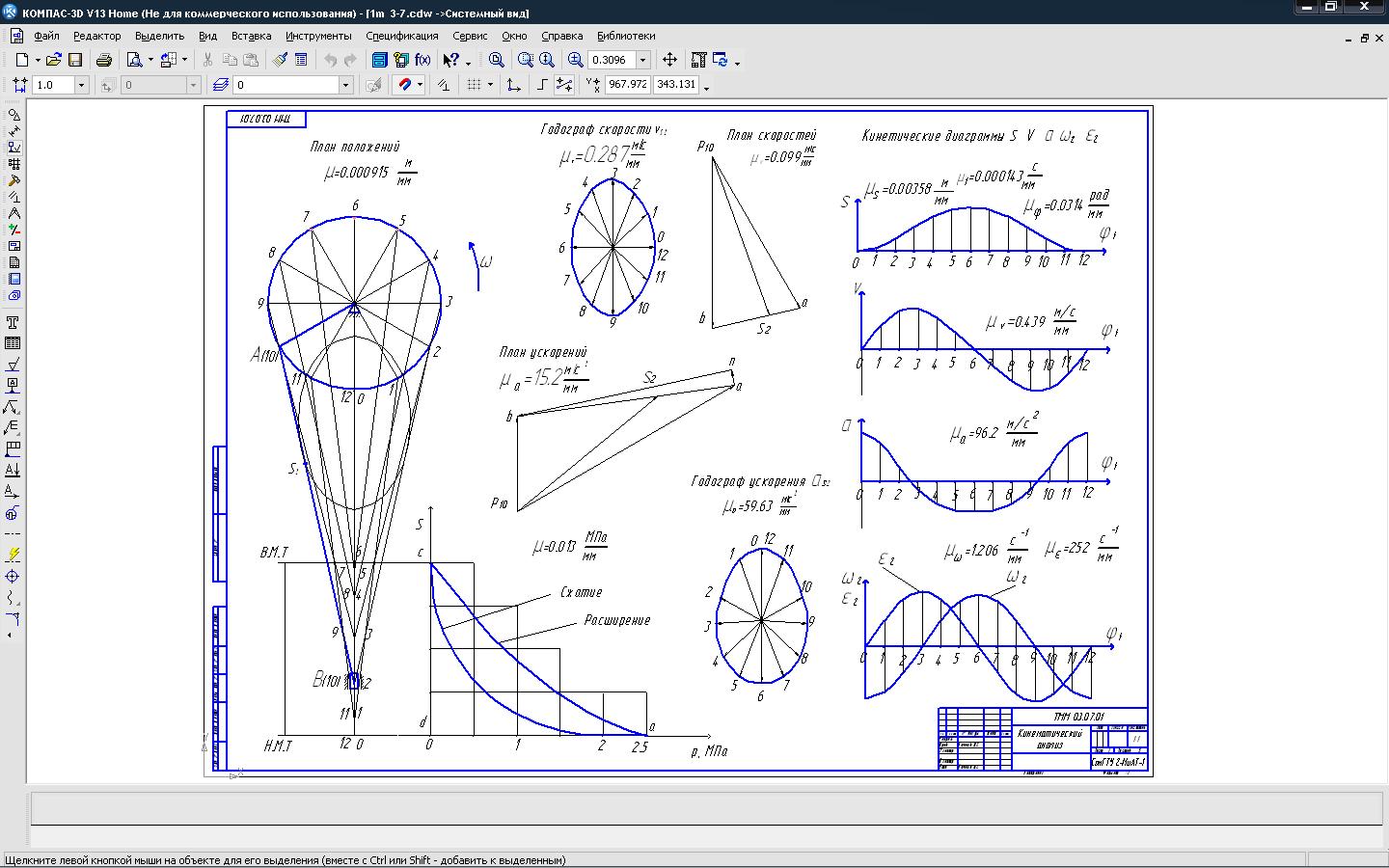

Состав: Кинематический анализ, силовой расчет, динамическое исследование, Записка Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Теория механизмов и машин / Расчет кривошипно-шатунного механизма грузовой тележки

Просмотр файлов
m3-7i.doc
m3-7.txt
1m_3-7.cdw
2m_3-7.cdw
3m_3-7.cdw
