Рычажно-шарнирный механизм пресса (ТММ)

Кафедра деталей машин
Предмет Теория машин и механизмов
Міністерство освіти і науки Державний Хімеко–технологічний університет

В курсовом проекте рассматривается рычажно-шарнирный механизм пресса выполнен структурный и кинематический анализ, динамический анализ машины агрегата, выполнен синтез зубчатого зацепления планетарного механизма, выполнена построение плана скоростей и ускорения, выполнен силовой анализ механизма и проверка методом рычага Жуковского.

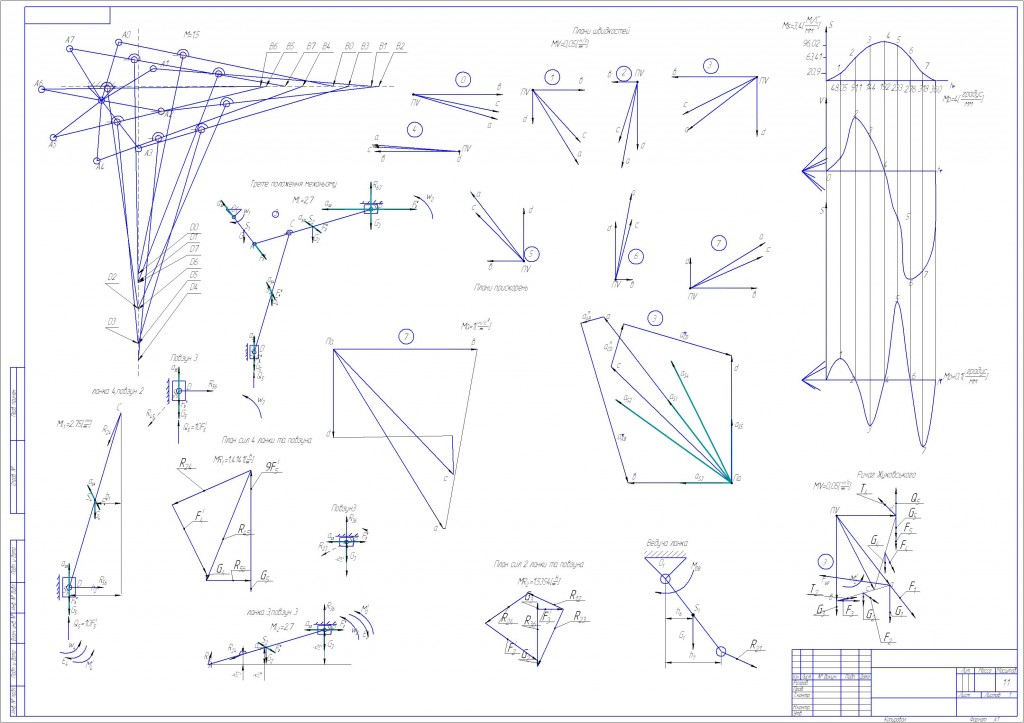

Графическая часть курсового проекта включает: Структурной кинематический и личовий анализ шарнирно ричажного механиму (1 лист формата А1) (1 лист формата А1), построение кулачкового механизма (1 лист формата А1), синтез зубчатой ​​и планетарной передачи. (1 лист формата А1)

1. Введення
2. Структурний кінематичний та силовий аналіз шарнірно – ричажного механізму.
2.1 Вихідні данні.
2.2 Структурний аналіз механізму
2.3 Кінематичний аналіз механізму
2.3.1Побудова плану механізму
2.3.2 Побудова плану швидкостей
2.3.3 Побудова плану прискорень
2.3.4 Аналіз механізму методом графіків
2.4 Силовий аналіз механізму
2.4.1 Метод планів сил
2.4.2 Метод важеля Жуковського
2.4.3 Визначення розходження урівноваженого моменту отримати двома методами
3.Динамічний аналіз машинного агрегату
3.1 Побудова Приведених моментів
3.2 Побудова графіку роботи та визначення потужності двигуна.
3.3 Побудова графіку зміни кінетичної енергії
3.4 Побудова графіку приведення моменту інерції маховика
3.5 Побудова діаграми енергомасс
3.6 Визначення моменту інерції маховика
3.7 Визначення основних параметрів маховика
4. Синтез кулачкового механізму
5. Список віикористанної літератури

Состав: Технологическая схема Язык документа
