Рычажный механизм перемещения желоба

Вологодский государственный университет
Кафедра: Теории и проектирования машин и механизмов
Дисциплина: Теория механизмов и машин (ТММ)
Курсовая работа на тему "Рычажный механизм перемещения желоба"
Вологда 2013

В ходе курсового проекта произвёл проектирование и исследование рычажного механизма перемещения желоба:
1) произвёл кинематический и силовой анализ четырехзвенного механизма,
определил линейные и угловые скорости и ускорения точек и звеньев методом планов, построил диаграммы движения ползуна, определил реакции в кинематических парах методом кинетостатики.
2) определил момент инерции махового колеса J_М=1571,5 (кг ×м^2), его массу m = 2212,8 (кг) и размеры: Dср = 169 (мм), b = 17 (мм), h = 34 (мм), установил реальный закон движения входного звена (кривошипа), построил диаграммы угловой скорости, аналога углового ускорения и эскиз маховика.

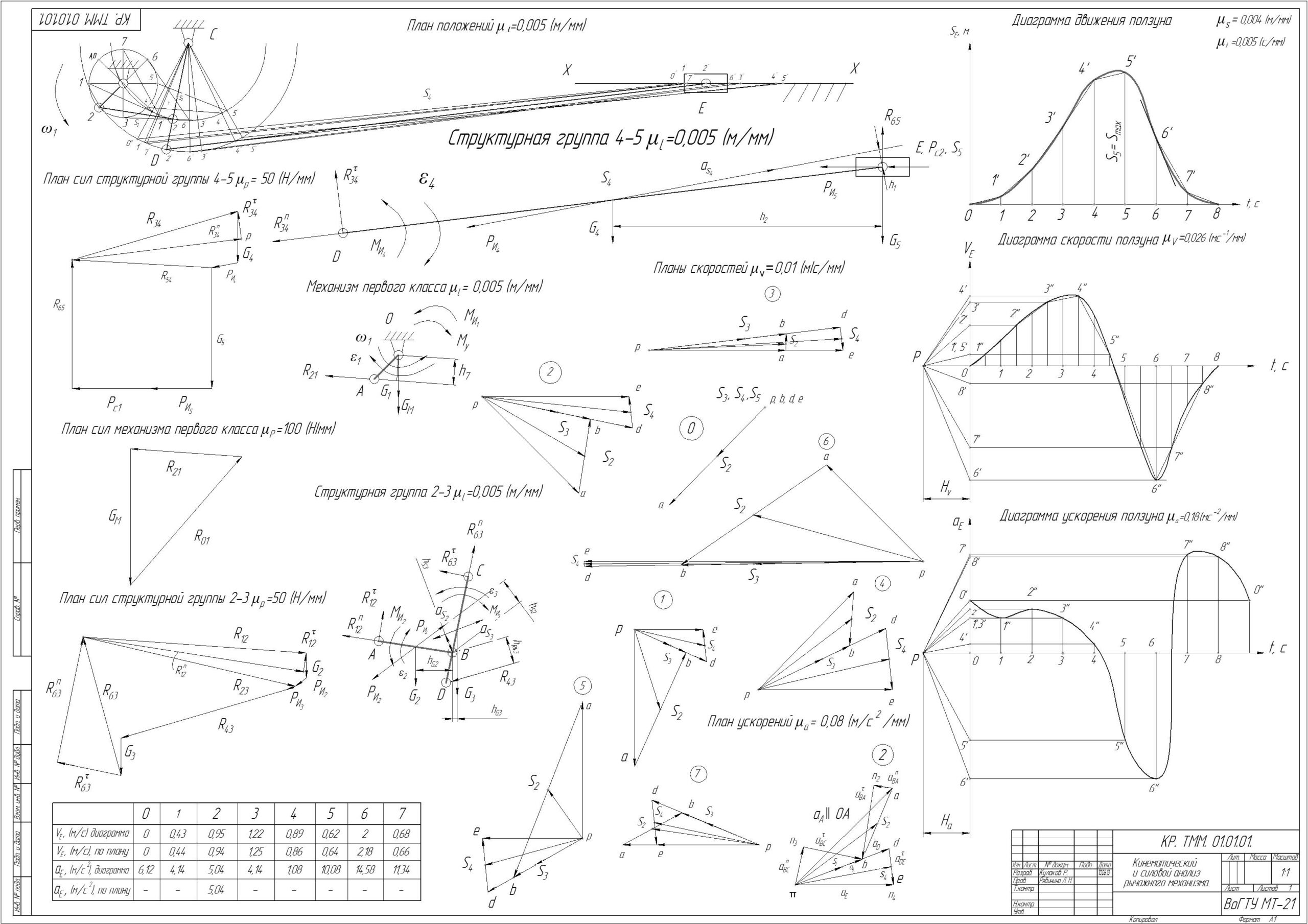

Состав: 1 лист: "Кинематический и силовой анализ рычажного механизма", 2 лист: "Динамический синтез и анализ плоского рычажного механизма", пояснительная записка. Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Теория механизмов и машин / Рычажный механизм перемещения желоба

Просмотр файлов
ТММ курсовая работа/Dinamichesky_sitez_analiz_rychazhnogo_mekhaniz.bak
ТММ курсовая работа/Dinamichesky_sitez_analiz_rychazhnogo_mekhaniz.cdw
ТММ курсовая работа/TM_list.bak
ТММ курсовая работа/TM_list.cdw
ТММ курсовая работа/Пояснительная записка к курсовой работе по ТММ.docx
ТММ курсовая работа
