Синтез и расчёт кулисного механизма привода строгального станка

Белорусско-Российский университет
Кафедра "Детали машин"
Курсовой проект по дисциплине "Теория машин и механизмов"
На тему: "Синтез и расчёт кулисного механизма привода строгального станка"
Могилев 2016

Исходные данные :
1.Коэффициент производительности
к=1,6
2.Ход ползуна Н
Н=500 мм.
3.O1-O2=420мм
4.Частота вращения кривошипа
n=80 об/мин

В курсовом проекте осуществляется синтез и расчёт кулисного механизма, построение и расчёт зубчатого зацепления и кулачкового механизма.

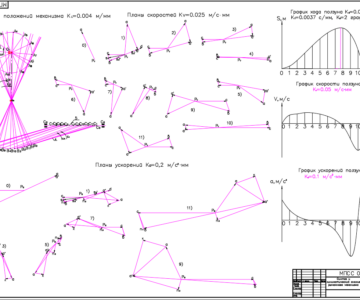

Графическая часть содержит планы скоростей и ускорений,силовой анализ механизма и графический метод кинематического анализа

Оглавление

Введение
1.Синтез рычажного механизма
1.1 Структурный анализ механизма
1.2 Определение недостающих размеров
1.3 Построение планов скоростей
1.4 Построение планов ускорений
1.5 Диаграммы движения выходного звена
1.6 Определение угловых скоростей и ускорений
1.7 Определение ускорений центров масс звеньев механизма
2.Силовой анализ рычажного механизма
2.1 Определение сил инерции и сил тяжести
2.2 Расчет диады 4-5
2.3 Расчет диады 2-3
2.4 Расчет кривошипа
2.5 Определение уравновешивающей силы методом Жуковского
2.6 Определение мощностей
2.7 Определение кинетической энергии механизма
3.Геометрический расчет зубчатой передачи
3.1 Геометрический расчет зубчатой передачи
3.2 Синтез планетарного редуктора
3.3 Определение частот вращения аналитическим методом
Заключение
Список использованных источников

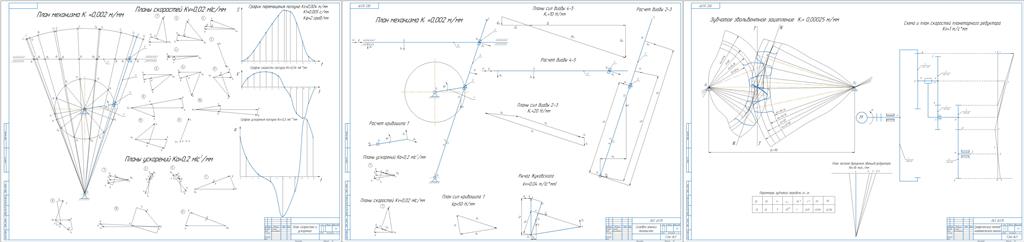

Состав: План скоростей и ускорений,Силовой анализ механизма,Графический метод кинематического анализа Язык документа

Софт: КОМПАС-3D 15 SP1

Файлы:
ТММ 2.cdw
ТММ 1.cdw
Содержание.docx
ТММ 3.cdw
Записка.docx
