Синтез кулачковых механизмов с вращающимся кулачком

ТПУ ТПМ ТММ Синтезт кулочково механизма 2006 вариант 5

в данной работе производится Синтез кулачкового механизма. Синтез плоского кулачкового механизма проведем по методике
изложенной: Горбенко В. Т., Горбенко М. В.:
"Синтез кулачковых механизмов с вращающимся кулачком с поступательно движущися и коромысловым роликовыми толкателями"
Кулачко́вый механи́зм — механизм, образующий высшую кинематическую пару, имеющий подвижное звено, совершающее вращательное движение, — кулак (кулачок), с поверхностью переменной кривизны или имеющей форму эксцентрика, взаимодействующей с другим подвижным звеном — толкателем, если подвижное звено совершает прямолинейное движение, или коромыслом, если подвижное звено совершает качание.
Одним из основных достоинств кулачкового механизма является лёгкость синтеза, т.е. получение профиля кулачка с большой степенью точности удовлетворяющему заданному закону движения ведомого звена (толкателя).
кулачковый механизм по характеру движения толкателя возвратно-поступательный

данные задания
S max 45
углы max 60
min 45

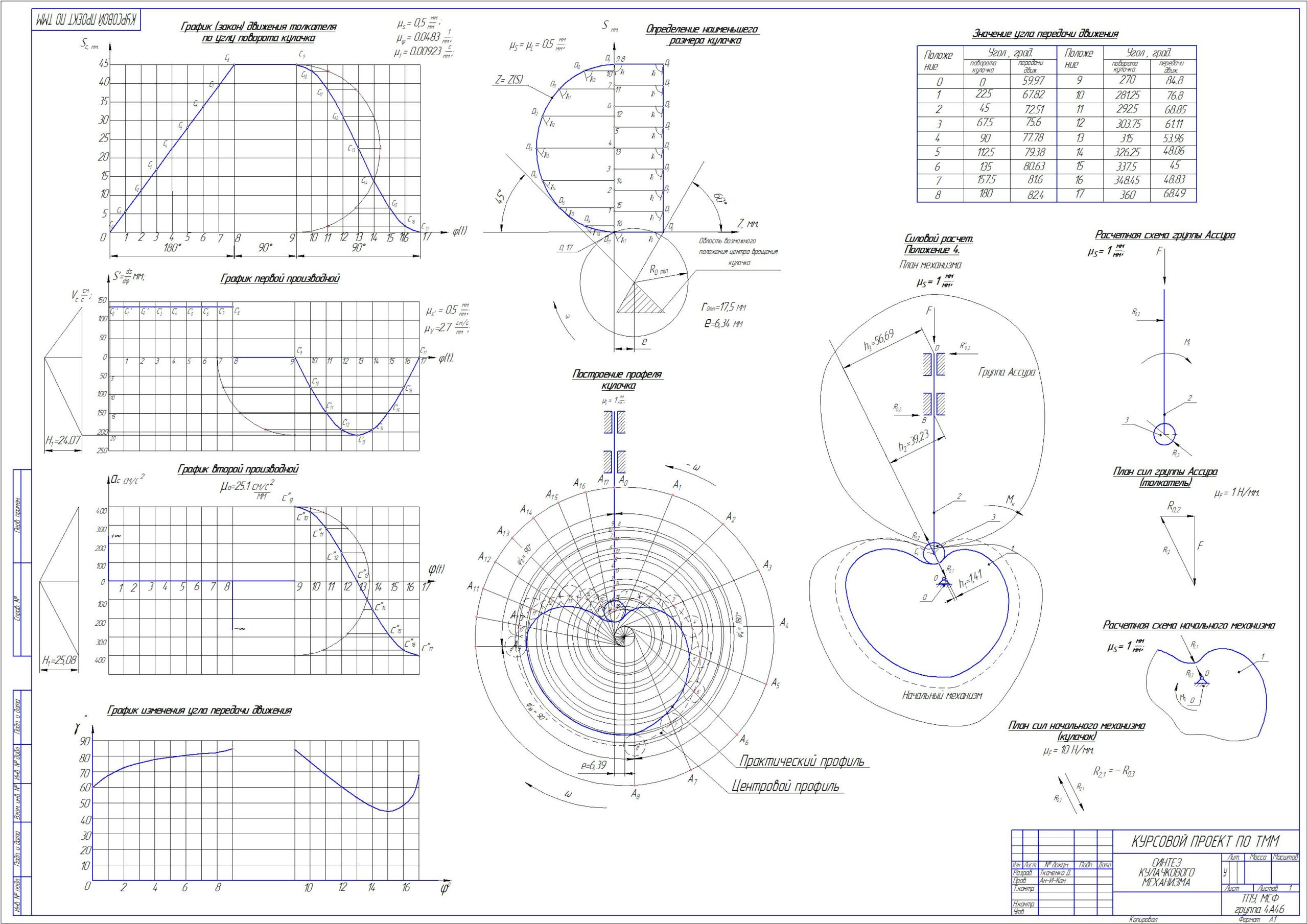

Состав: График (закон) движения толкателя по углу поворота кулачка, График первой производной, График второй производной, График изменения угла передачи движения, Построение профиля кулочка, и т.д. Записка Язык документа

Софт: Компас-3D 12

Сайт: www

Каталог / Машиностроение и механика / Теория механизмов и машин / Синтез кулачковых механизмов с вращающимся кулачком

Просмотр файлов
ГоТоВоЕ/~$Чертеж.cd~
ГоТоВоЕ/Записка кулачек.kdw
ГоТоВоЕ/Титульник.doc
ГоТоВоЕ/Чертеж.cdw
ГоТоВоЕ
