Синтез зубчатого механизма

Курсовой проект по теории механизмов и машин
1. Произвести разбивку передаточного отношения сложного зубчатого механизма.
2. Определить основные геометрические параметры всех зубчатых колёс механизма.
3. Определить числа оборотов всех звеньев механизма аналитическим и графическими способами.
4. Провести полный геометрический расчёт одного и того же эвольвентного зацепления зубчатых колёс, нарезанных со смещением режущего инструмента (А) и без (Б – нулевые колёса). Результаты расчёта геометрических параметров зубчатых колёс свести в таблицу.
5. По данным расчёта пункта IV провести профилирование зацеплений А и Б.
6. определить КПД всего механизма.

Состав: Записка, Чертеж зацепления Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Синтез зубчатого механизма

Просмотр файлов

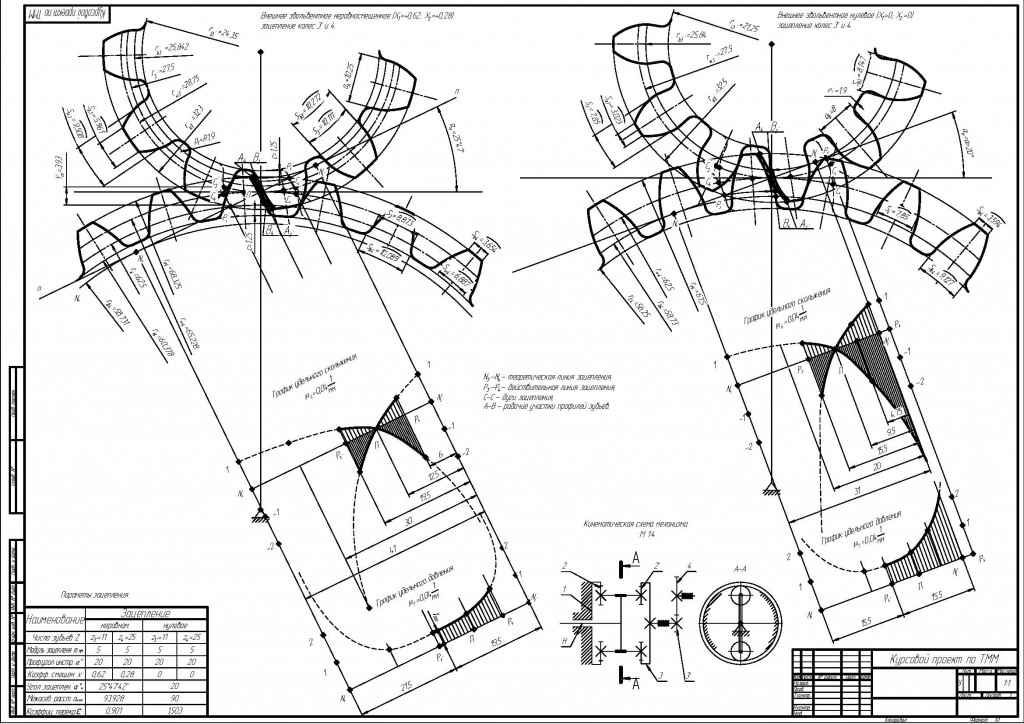

Зубчатое зацепление.cdw
Зубчатое зацепление ПЗ.doc
