Строгальный станок анализ и синтез механизмов

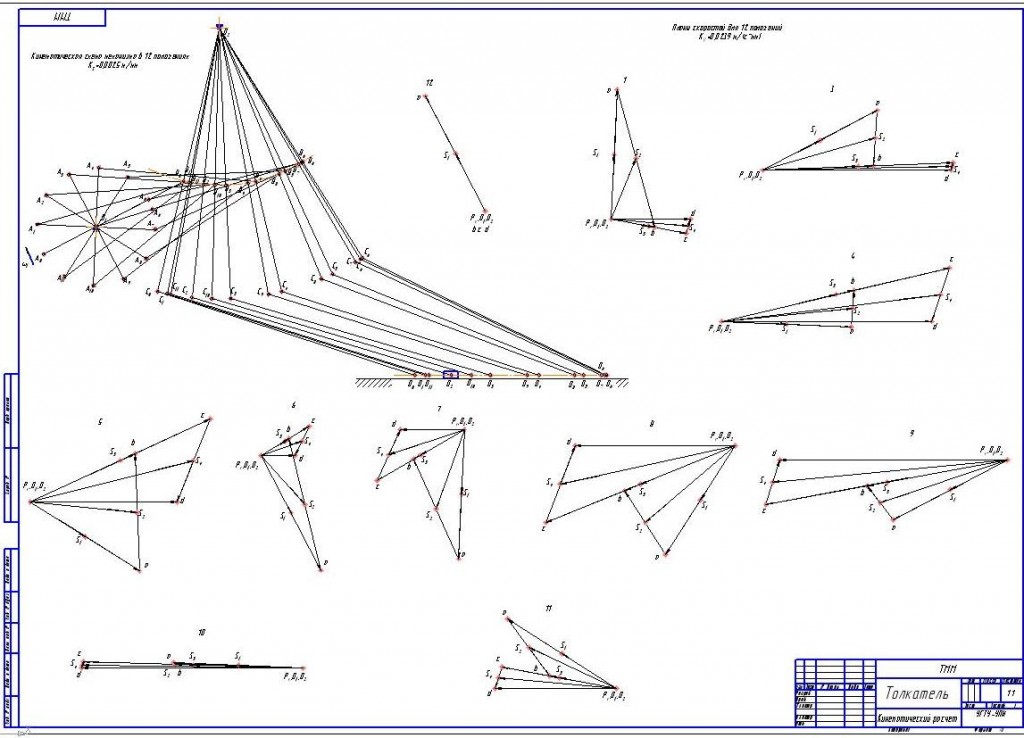

ПЗ, Чертежи механизма кулачкового толкателя. Лист 1 - чертёж кинематический расчёт толкателя, Лист 2 - силовой расчёт толкателя, Лист 3 - синтез кулачкового механизма толкателя.

Исходные данные для проекта

Наименование параметра

Обозначение и величина

Длина кривошипа O1A, м LO1A = 0,12
Длина шатуна AB, м LAB = 0,4
Длина участка коромысла O2B, м LO2B = 0,32
Длина коромысла O2C, м LO2C = 0,55
Длина шатуна CD, м LCD = 0,55
Масса кривошипа O1A, кг m1 = 25
Масса шатуна AB, кг m2 = 7
Масса коромысла O2B, кг m3 = 9
Масса шатуна CD, кг m4 = 9
Масса ползуна D, кг m5 = 45
Моменты инерции звеньев Isi относительно их центров тяжести, кг·м2. Если моменты инерции звеньев Isi относительно их центров тяжести не заданы, то для стержневых звеньев момент инерции определить по формуле Isi = (mi·Li2)/10. Isi1 = 0,036

Isi2 = 0,112

Isi3 = 0,27225

Isi4 = 0,27225

Частота вращения кривошипа O1A, об/мин nO1A = 200
Технологическое усилие, Н F = 4500
Коэффициент неравномерности хода машины δ = 0,1
Числа зубьев зубчатых колес z1 = 12; z2 = 20
Модули зубчатых колес m = 10
Рабочий угол поворота кулачка φраб = 260
Ход толкателя Smax = 65
Минимальный угол передачи γmin = 60

Состав: ПЗ, Чертежи механизма кулачкового толкателя. Лист 1 - чертёж кинематический расчёт толкателя, Лист 2 - силовой расчёт толкателя, Лист 3 - синтез кулачкового механизма толкателя. Язык документа

Софт: КОМПАС-3D v9

Каталог / Машиностроение и механика / Строгальный станок анализ и синтез механизмов

Просмотр файлов
Вариант 16 (МВ-37031ку)/Thumbs.db
Вариант 16 (МВ-37031ку)/Лист 1-1.cdw
Вариант 16 (МВ-37031ку)/Лист 1.cdw
Вариант 16 (МВ-37031ку)/Лист 2.cdw
Вариант 16 (МВ-37031ку)/Лист 3.cdw
Вариант 16 (МВ-37031ку)/ПЗ.doc
Вариант 16 (МВ-37031ку)
