Структурный и кинематический анализ плоского рычажного механизма скребкового конвейера

ТТИ НИЯУ МИФИ
«Кафедра Технологии машиностроения»
Курсовой проект по дисциплине «Теория механизмов и машин»
На тему: «Структурный и кинематический анализ плоского рычажного механизма скребкового конвейера»
Трехгорный 2015

В данном курсовом проекте произведено разбиение механизма на структурные группы и начальное звено, образующее кинематическую пару со стойкой. Был произведен кинематический анализ механизма: построены планы скоростей и ускорений. Определены скорости и ускорения всех точек механизма, угловые скорости и ускорения звеньев механизма. Произведено сравнение значений, полученных аналитическим и графическим способом. Был произведен кинематический анализ многоступенчатой зубчатой передачи. Был определен КПД зубчатой передачи, общее передаточное отношение и угловая скорость колеса.

Введение
1 Структурный анализ плоского рычажного механизма
2 Кинематический анализ плоского рычажного механизма
3 Кинематический анализ многоступенчатой зубчатой передачи
Библиографический список
Приложение

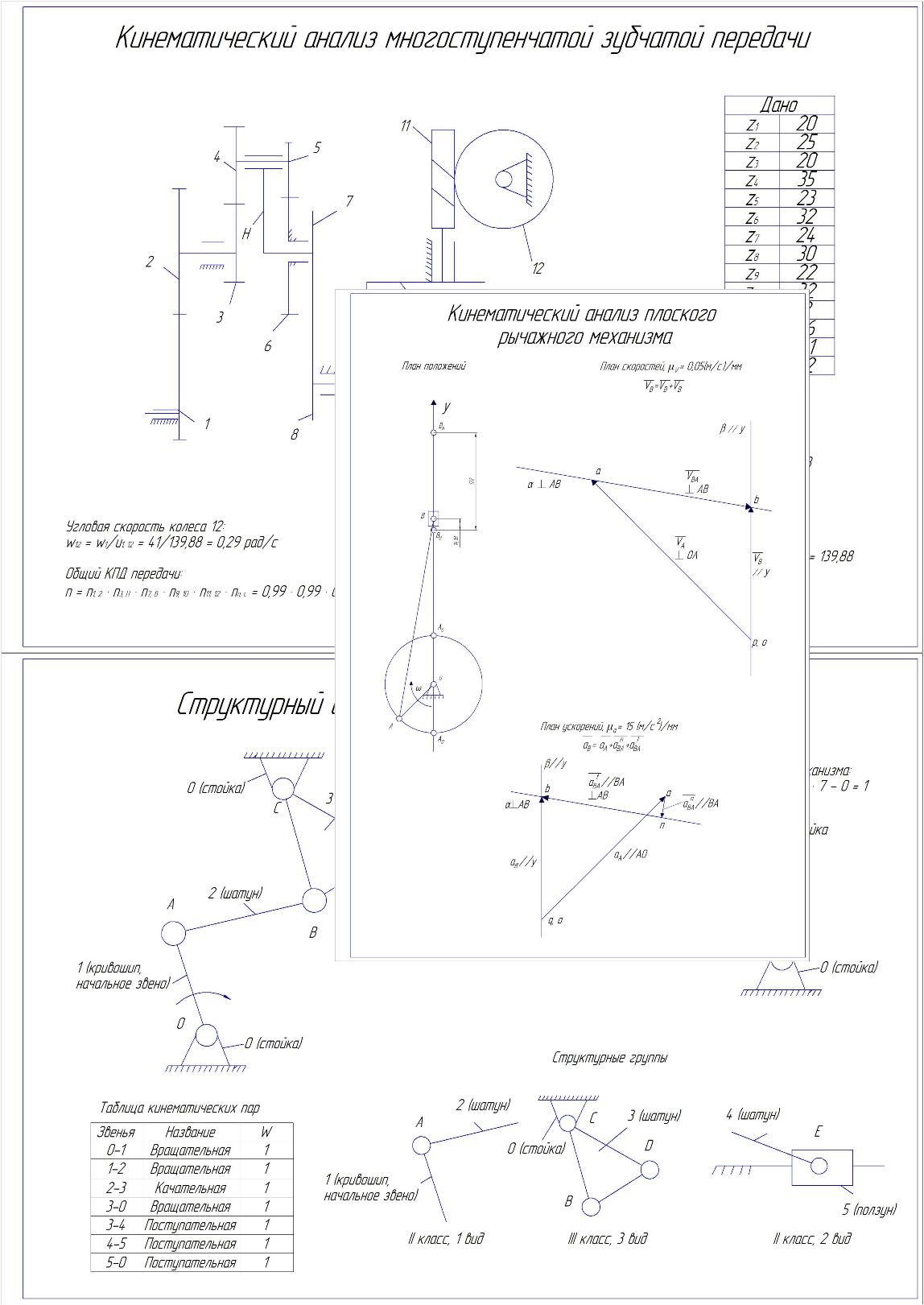

Состав: Структурная схема механизма, Кривошипно-ползунный механизм, Многоступенчатая зубчатая передача, ПЗ Язык документа
