Теплообменник регенеративный

Теплообменник Регенеративный который в ходит в состав фреоновой холодильной машины.

Техническая характеристика:
Рабочее тело в змеевике - жидкий R22.
Рабочая среда в межзмеевиковом пространстве - пар R22.
Мссовый расход хладагента 0,992 кг/с.
Давление пара R22 0,183 МПа.
Давление жидкого R22 0,7435 МПа.

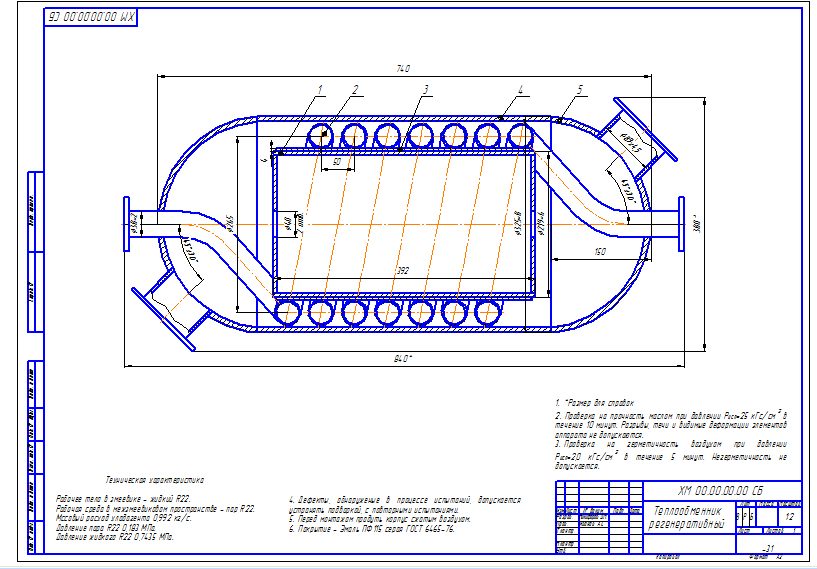

Состав: Сборочный чертеж(СБ),Спецификация. Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Теплообменник регенеративный

Просмотр файлов
Спецификация.spw
Регенеративн_й теплообменник.cdw
