Приспособление для обработки 2 отверстий М6-7Н в детали «Втулка»

Полоцкий государственный университет
кафедра технологии и оборудования машиностроительного производства
курсовой проект по дисциплине "Оснастка технологического оборудования"
Новополоцк, 2013

Исходные данные - чертёж детали "Втулка"

Содержание
введение
1 техническое задание на проектирование
2 разработка схемы установки заготовки
3 разработка эскизных вариантов приспособления
4 расчёт пропускной способности приспособления
5 расчёт экономической эффективности применения приспособления
6 расчёт зажимного усилия
7 расчёт основных характеристик силового механизма (зажима)
8 выбор силового привода
8 расчёт на точность выполняемого размера
9 расчёт на прочность
10 описание работы приспособления
список использованных источников
приложение а. техническое задание на проектируемое приспособление
приложение б. графическая часть

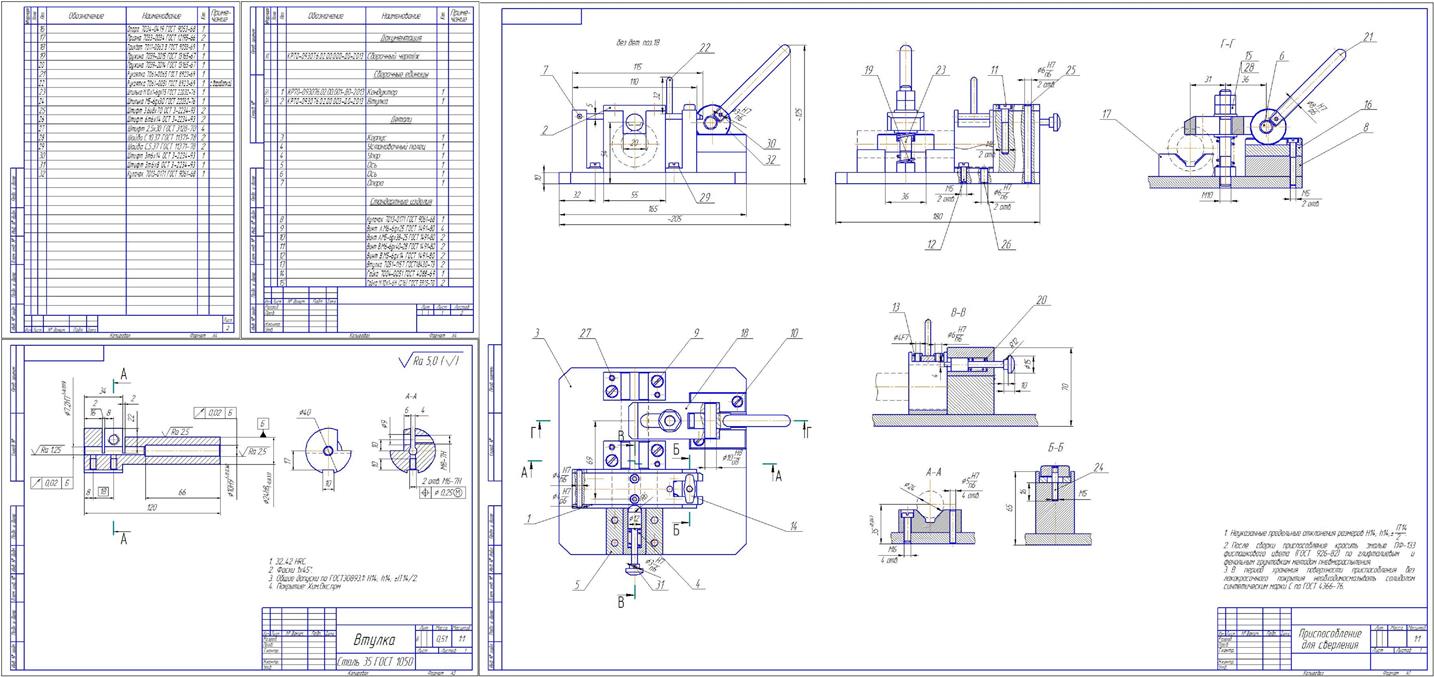

Состав: Втулка, Приспособление для сверления (СБ), Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 14 SP1

Каталог / Машиностроение и механика / Технология машиностроения / Приспособление для обработки 2 отверстий М6-7Н в детали «Втулка»

Просмотр файлов
ОСНАСТКА САЙТ/записка.docx
ОСНАСТКА САЙТ/Спецификация.spw
ОСНАСТКА САЙТ/Чертеж детали.cdw
ОСНАСТКА САЙТ/Чертеж.cdw
ОСНАСТКА САЙТ/Чертеж.png
ОСНАСТКА САЙТ
