Промотур КОМПАС v17

Приспособление фрезерное

Белорусский национальный технический университет
Кафедра "Конструирование и производство приборов"
Курсовой проект по дисциплине "Технологическое оборудование и оснастка в приборостроении",
На тему "Приспособление фрезерное"
Минск 2017

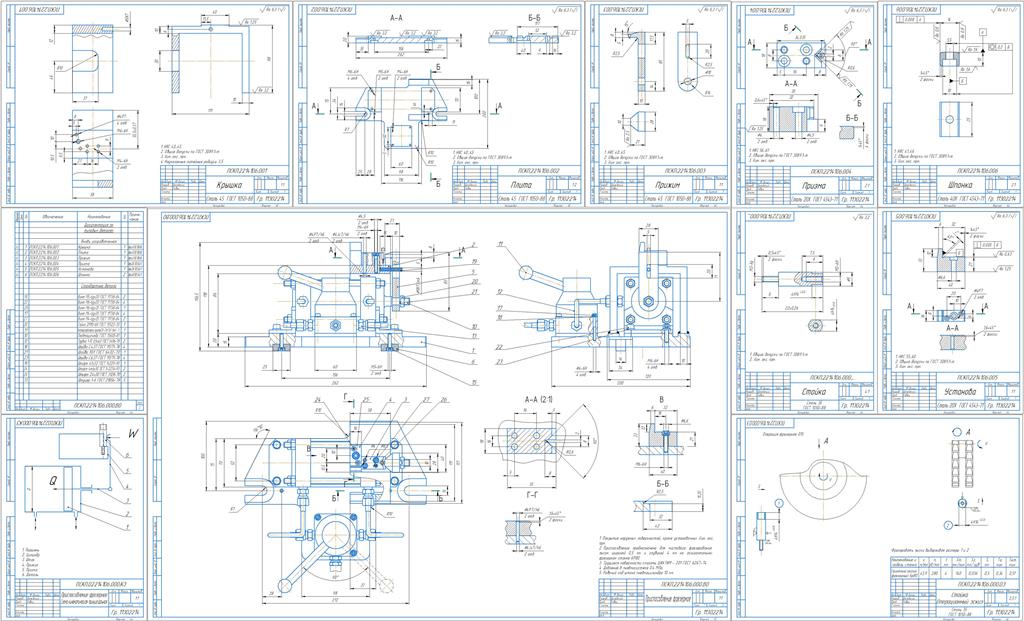

В курсовом проекте было разработано специальное фрезерное приспособление, предназначенное для фрезерования лысок в детали «Стойка». В ходе выполнения курсового проекта была разработана техническая документация на данное приспособление, включающее в себя: чертеж детали, операционный эскиз на данную операцию и данный переход, принципиальная кинематическая схема приспособления, чертеж общего вида приспособления и рабочие чертежи отдельных деталей в количестве пяти штук.
Разработка приспособления велась на основании существующих приспособлений, анализ которых приведен в пункте 3. Также в пояснительной записке приведены соответствующие силовые расчеты и расчеты на точность.

Содержание

Введение
1 Назначение и область применения
2 Техническая характеристика
3 Анализ конструкции детали и операционного эскиза
4 Краткое описание технологической операции применяемого инструмента, оборудование и расчет режимов резания [1],[2],[3]
5 Анализ существующих конструкций приспособлений и обоснование выбранных решений [5]
6 Выбор принципиальной схемы разрабатываемого приспособления, описание конструкции и принципы его действия
7 Силовой расчет приспособления, выбор и расчет силового привода [4]
8 Расчет погрешности механической обработки детали в приспособлении [6]
Выводы
Список использованной литературы
Приложение

Состав: Приспособление фрезерное (ВО), Деталировка (крышка, плита, прижим, призма, установа), Спецификация, Чертеж детали, Схема кинематическая, ПЗ, Операционный эскиз Язык документа

Софт: КОМПАС-3D 16 SP2

Просмотр файлов
Деталировка/
Деталировка/Крышка _ ПСКП.2214106.001.cdw
Деталировка/Плита _ ПСКП.2214106.002.cdw
Деталировка/Прижим _ ПСКП.2214106.003.cdw
Деталировка/Призма _ ПСКП.2214106.004.cdw
Деталировка/Установа _ ПСКП.2214106.005.cdw
Деталировка/Шпонка _ ПСКП.2214106.006.cdw
ПЗ.doc
Приспособление фрезерное Схема кинематическая принципиальная _ ПСКП.02214106.000КЗ.cdw
Приспособление фрезерное.cdw
Стойка Операционный эскиз_ПСКП.2214106.000ОВ.cdw
Чертеж детали.cdw
