Приспособление фрезерное детали "Держатель"

Белорусский Национальный Технический Университет
Кафедра конструирования и производства приборов
Курсовой проект по дисциплине <>
На тему:<>
Минск 2012

Производительность операций механической обработки находится в прямой зависимости от выбора схемы обработки и приспособления, которое может быть одно- или многоместное, одно- или многопозиционное, управляться вручную или автоматически, позволять обрабатывать одним или несколькими инструментами, одновременно или последовательно и т.д.
К станочным приспособлениям относятся: устройства для установки и закрепления обрабатываемых деталей на станках (приспособления), устройства для установки и крепления режущего инструмента на станках (вспомогательный инструмент).
Для массового производства характерны специальные приспособления. С помощью таких приспособлений на станках постоянно выполняются одни и те же операции.
Основной целью разрабатываемого в данном курсовом проекте фрезерного приспособления является повышение производительности производства за счет исключения процессов разметки и выверки. Задачей данного курсового проекта является создание на базе существующих конструкции фрезерного приспособления специализированного фрезерного приспособления для фрезерования паза на детали «Держатель».
Актуальность данного курсового проекта состоит в том, чтобы разработать специализированное фрезерное приспособление, позволяющего с необходимой точностью производить обработку паза на детали «Держатель». При применении данного фрезерного приспособления сокращается время на обработку за счет сокращения времени на закрепление заготовки и исключения процессов разметки заготовки.
В результате выполнения курсового проекта была разработана конструкторская документация на специальное фрезерное приспособление, обеспечивающее установку и закрепление заготовки в процессе обработки. При этом обеспечивается установка заготовки и надежное ее закрепление с необходимой силой зажима. Приспособление позволяет обрабатывать паз с погрешностями, не превышающими допуски на выполняемые размеры. В прилагаемой записке приведены соответствующие расчеты, подтверждающие работоспособность разработанного фрезерного приспособления.

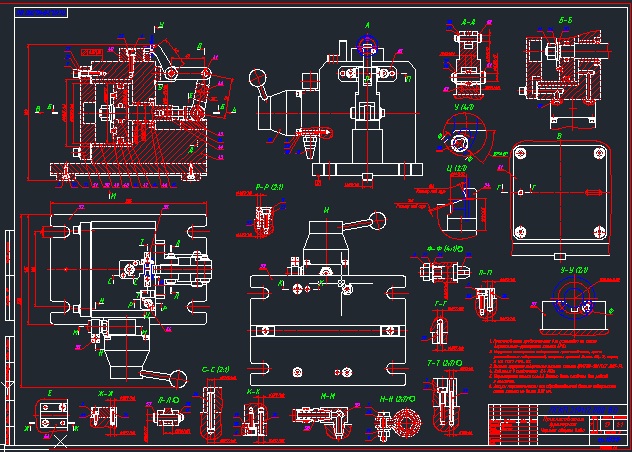

Состав: Приспособление фрезерное (ВО),Держатель (ОЭ),Деталировка(направляющая,шток,крышка,втулка,упор),ПЗ Язык документа

Софт: AutoCAD 2011

Сайт: www

Каталог / Машиностроение и механика / Технология машиностроения / Приспособление фрезерное детали "Держатель"

Просмотр файлов
+++Деталировка.dwg
+++Записка.doc
+++ОЭ.dwg
+++ЧОВ.dwg
