Приспособление к агрегатно-сверлильному станку для сверления двух отверстий Ø10 мм в детали «Рычаг»

Полоцкий государственный университет
Кафедра "Технология и оборудование машиностроительного производства"
Курсовой проект по дисциплине "Технологическая оснастка"
На тему "Спроектировать специальное приспособление"
Новополоцк 2016

Техническое задание на проектирование приспособления

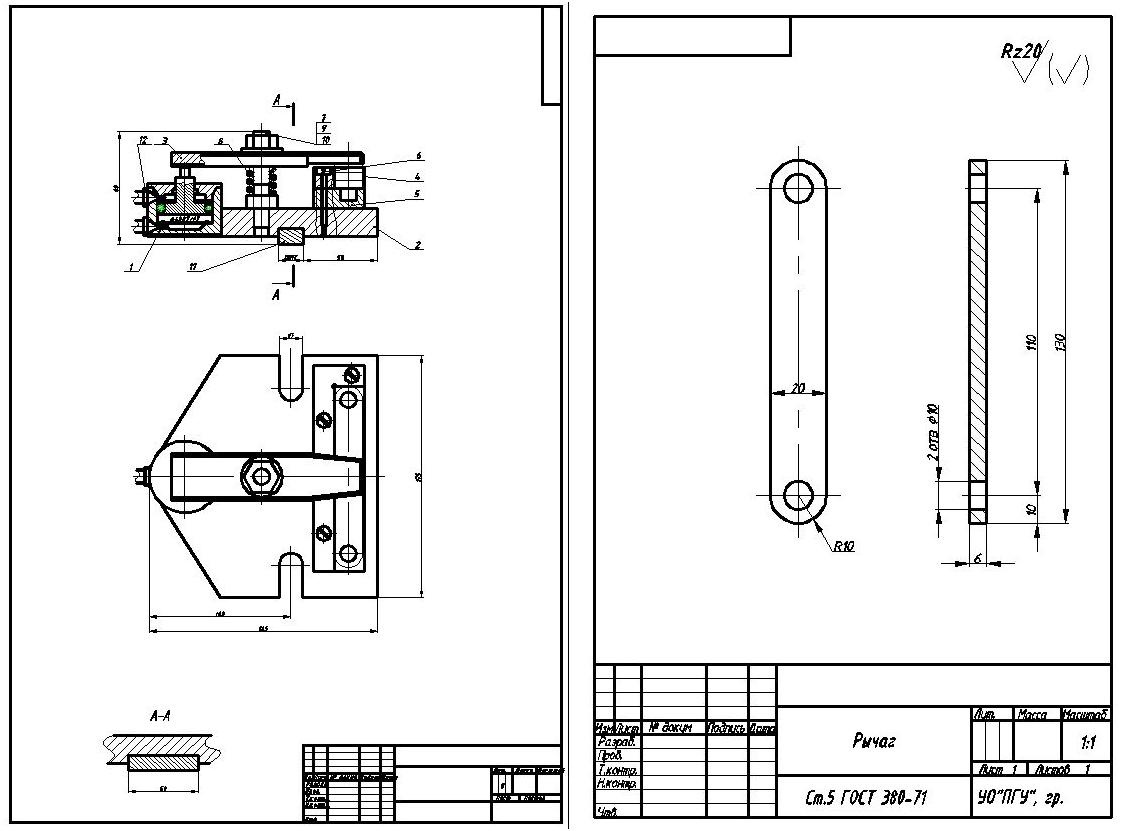

Спроектировать приспособление к агрегатно-сверлильному станку для сверления двух отверстий Ø10 мм в детали «Рычаг»
Исходные данные:
годовая программа выпуска 10 тыс. шт./год.
Производство серийное.
Материал детали -Ст. 5 ГОСТ 380-71.
режущие инструменты - сверло спиральное D=10мм по ГОСТ 10903-77
материал режущих частей инструментов - Р6М5 ГОСТ 19265-73.

В данной работе разработано приспособление с гидроприводом для сверления двух отверстий Ø10 мм в детали «Рычаг». В пояснительной записке произведен расчет режимов резания, подобрана технология обработки и режущий инструмент, базирование заготовки, разработаны варианты приспособлений, произведен расчёт пропускной способности приспособлений и экономической эффективности, произведен расчет основных характеристик силового механизма.
Содержание
ВВЕДЕНИЕ
1. ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ ПРИСПОСОБЛЕНИЯ
2. РАЗРАБОТКА СХЕМЫ УСТАНОВКИ ЗАГОТОВКИ
3. РАЗРАБОТКА ЭСКИЗНЫХ ВАРИАНТОВ ПРИСПОСОБЛЕНИЙ
4. РАСЧЁТ ПРОПУСКНОЙ СПОСОБНОСТИ ПРИСПОСОБЛЕНИЙ
5. ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ КОНСТРУКЦИЙ
6. РАСЧЁТ ЗАЖИМНОГО УСИЛИЯ
7. РАСЧЁТ СИЛОВОГО МЕХАНИЗМА
8. РАСЧЁТ НА ТОЧНОСТЬ ВЫПОЛНЯЕМОГО РАЗМЕРА
9. ОПИСАНИЕ РАБОТЫ ПРИСПОСОБЛЕНИЯ
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ
