Приспособление шпоночно-фрезерное

НТУ "ХПИ"
Кафедра ИТМ им. М.Ф. Семко

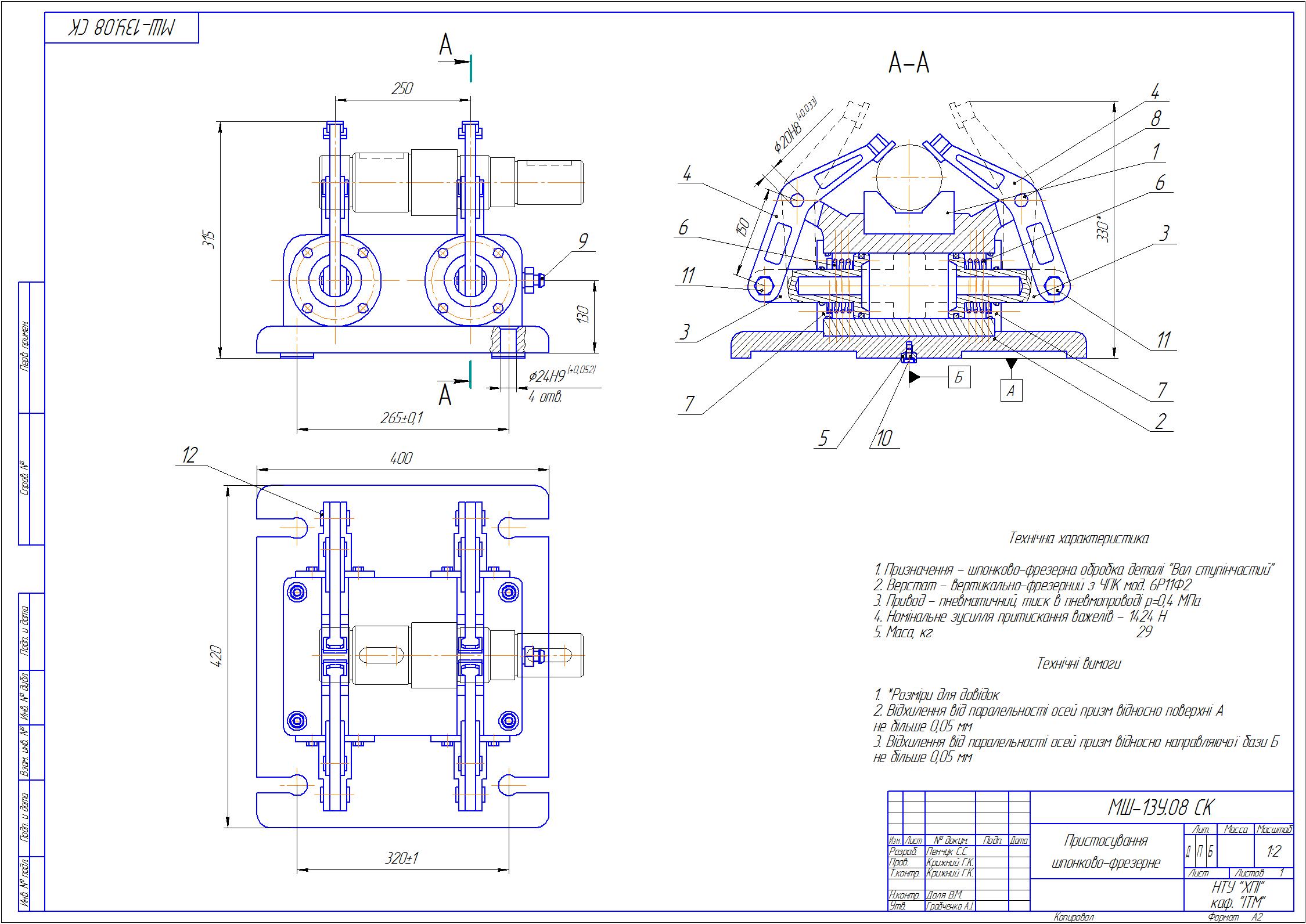

Сборочный чертеж шпоночно-фрезерного приспособления
Харьков 2016

Представлено сборочный чертеж шпоночно-фрезерного приспособления

Технічна характеристика
1. Призначення - шпонково-фрезерна обробка деталі "Вал ступінчастий"
2. Верстат - вертикально-фрезерний з ЧПК мод. 6Р11Ф2
3. Привод - пневматичний, тиск в пневмопроводі р=0,4 МПа
4. Номінальне зусилля притискання важелів - 1424 Н
5. Маса, кг 29

Технічні вимоги
1. *Розміри для довідок
2. Відхилення від паралельності осей призм відносно поверхні А
не більше 0,05 мм
3. Відхилення від паралельності осей призм відносно направляючої бази Б
не більше 0,05 мм

Состав: Приспособление шпоночно-фрезерное (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 12

Просмотр файлов
Спецификация.spw
9.Приспособление.cdw
