Проект производственного участка механической обработки корпуса блока смазки цилиндров поршневого компрессора

Пензенский государственный университет
Кафедра "Технология машиностроения"
Дипломный проект по дисциплине "Технология машиностроения"
На тему: "Проект производственного участка механической обработки корпуса блока смазки цилиндров поршневого компрессора"
Пенза 2013

Пояснительная записка содержит 161 лист, 9 рисунков, 20 таблиц, 30 источников, 3 приложения. Графическая часть содержит 12 листов формата А1.
Объектом разработки является технологический процесс механической обработки корпуса блока смазки цилиндров поршневого компрессора.
Цель работы - совершенствование технологического процесса механической обработки детали, путем применения современного оборудования с ЧПУ, и средств его оснащения, обеспечивающих требуемое качество обработки.
В процессе работы проводилась модернизация базового технологического процесса, путем замены операций, выполняемых на универсальных станках моделей 6Т13Г, 2А620, 2840П, 2А450, 2М57 на операции, выполняемые на обрабатывающих центрах с ЧПУ моделей 800V, HHMC800E и на горизонтально-расточном станке повышенной точности модели TPX6111B.
В процессе работы проводилась конструкторская разработка токарного и фрезерного приспособлений, с заменой ручного зажима на пневматический, и теоретические расчеты силовых и конструкционных параметров вышеуказанных приспособлений.
В результате проведенной работы разработан прогрессивный технологический процесс механической обработки корпуса блока смазки цилиндров поршневого компрессора, а также спроектированы средства его оснащения, и разработан план участка цеха. Выполнен расчет бизнес-плана проекта участка механического цеха.
Степень внедрения - технологический процесс механической обработки корпуса блока смазки цилиндров поршневого компрессора может быть использован на любом машиностроительном предприятии, в том числе и на ОАО “Пензкомпрессормаш”.

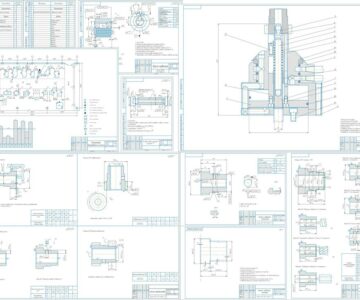

Состав: Блок смазки (СБ), Спецификации, Корпус блока смазки (ЧД), Технологическая наладка (ТН) - листы 1 и 2, Приспособление установочное (СБ) - листы 1 и 2, Спецификации, Индикаторный угольник (СБ), Спецификации, Калибр-пробка резьбовая (СБ), Спецификация, Калибр-пробка гладкая (СБ), Спецификация, Резец расточной (СБ), Спецификация, Резец фасочный (СБ), Спецификация, Зенковка (СБ), Спецификация, Метчик (СБ), Спецификация, ПЗ, комплект ТД Язык документа

Софт: Компас-3D 13 SP2
