Проект участка по изготовлению опоры левой механизированной крепи "Glinik 15-29" в условиях завода "Горные машины"

Карагандинский Государственный Технический Университет
Кафедра "Оборудование и Технология сварочного производства"
Курсовой проект по дисциплине "Планировка сварочных цехов"
На тему "Проект участка по изготовлению опоры левой в условиях завода "Горные машины"
Караганда 2006

Опора левая - является составной частью крепи Glinik 15-29, которая предназначена для управления и поддержки кровли горизонтальной лавы, разрабатываемой с обрушением кровли с продольным до 35° и поперечным до 10° наклоном в условиях непосредственной кровли, сыпкой, среднеплотной и плотной, а также всех пород - от очень легких до очень твердых.
Крепь Glinik 15-29, предназначена для угольных пластов с 6 = 1,0 -^ 2,1м.
Конструкция крепи обеспечивает механизацию следующих работ:
- поддерживание кровли с постоянным рабочим сопротивлением;
- посадка секции;
- передвижка секции и коррекция ее положения;
- распорка секций между кровлей и почвой с определенным
сопротивлением;
- передвижка лавного конвейера.
Конструкция крепи и ручное смежное управление обеспечивает правильную и безопасную эксплуатацию лавы. Технические данные: -максимальная высота крепи 2,2м.
- минимальная высота крепи 0,8м .
- рабочий диапазон крепи 1,0 + 2,1м.
- наклон лавы продольный до 35°
- наклон тавы поперечный до ±10°
- шаг секций 1,5м
fy
- сопротивление крепи 300-^-480 кН/м
- максимальное давление на кровлю 0,48 МПа
- максимальное давление на почву 1,3 МПа
- масса секции 8502т.
Опора крепи непосредственно воспринимает на себя и передает через гидравлические стойки нагрузку на почву.
Несущая способность данной конструкции - 260 т; срок гарантии 4,5-5 лет;
работает при температурном режиме 20°С; рабочее давление крепи 320 атмосфер; существует опасность абразивного износа; конструкция подвержена коррозии; работает при постоянных статических нагрузках.
Конструкция должна соответствовать требованиям особой прочности, твердости, износостойкости.

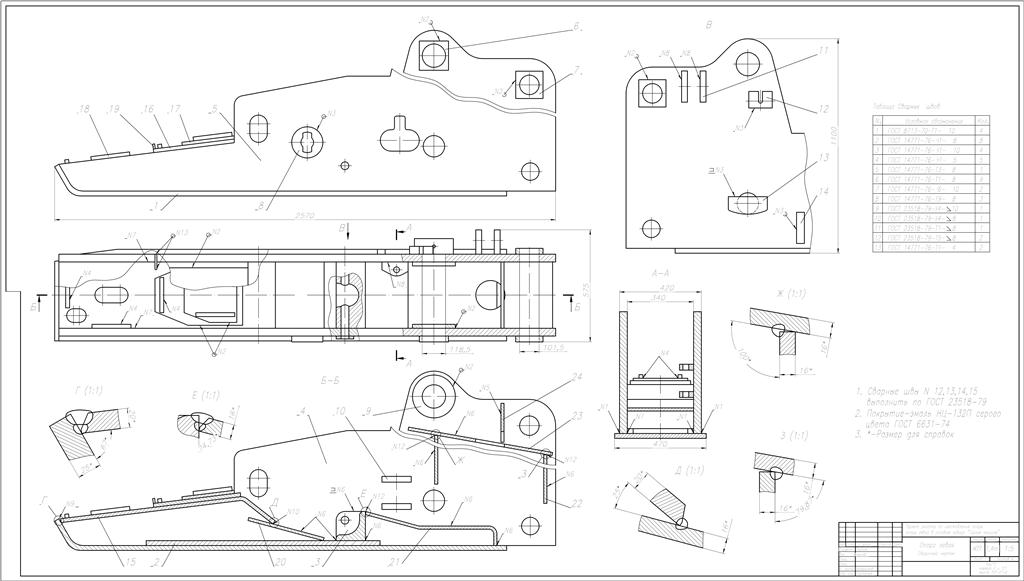

Состав: Приспособление для сборки (ВО), План участка, Схема изготовления, Опора левая (СБ), Спецификация, ПЗ Язык документа

Софт: AutoCAD 2005

Каталог / Машиностроение и механика / Технология машиностроения / Проект участка по изготовлению опоры левой механизированной крепи "Glinik 15-29" в условиях завода "Горные машины"

Просмотр файлов
Курсовой ГМ/Курсовой.doc
Курсовой ГМ/Листы Пмск/
Курсовой ГМ/Листы Пмск/List 1.dwg
Курсовой ГМ/Листы Пмск/List 2.dwg
Курсовой ГМ/Листы Пмск/List 3.dwg
Курсовой ГМ/Листы Пмск/List 4.dwg
Курсовой ГМ/приспособление.doc
Курсовой ГМ/спец на опору левую.doc
Курсовой ГМ/Спец-я List 3.doc
