Проектирование грунтозаборного устройства земснаряда

Донской государственный технический университет
Кафедра сварочного производства
Дипломный проект на тему " Проектирование участка сборки и сварки рамы грунтозаборного устройства"

В настоящем дипломном проекте рассмотрены следующие вопросы:
- Произведен анализ технологичности изготовления устройства грунтозаборного.
- Разработана технология изготовления, позволяющая сократить время и стоимость изготовления изделия.
- На основе сравнения выбраны методы и способы сварки.
- Выбраны оптимальные формы разделок кромок, сварочные материалы, обеспечивающие высокое качество сварных соединений.
- Подобрано оборудование, соответствующее современным требованиям сварочного производства.
- На основе литературного обзора и патентного поиска произведена модернизация стандартного оборудования.
- Эффективность принятых инженерных решений подтверждена экономическим расчетом.
- С учетом выбранного оборудования, а также в соответствии с нормами технологического проектирования сварочных цехов был спроектирован план участка сборки и сварки устройства грунтозаборного, обеспечивающий прямоточное и безвозвратное движение продукции.

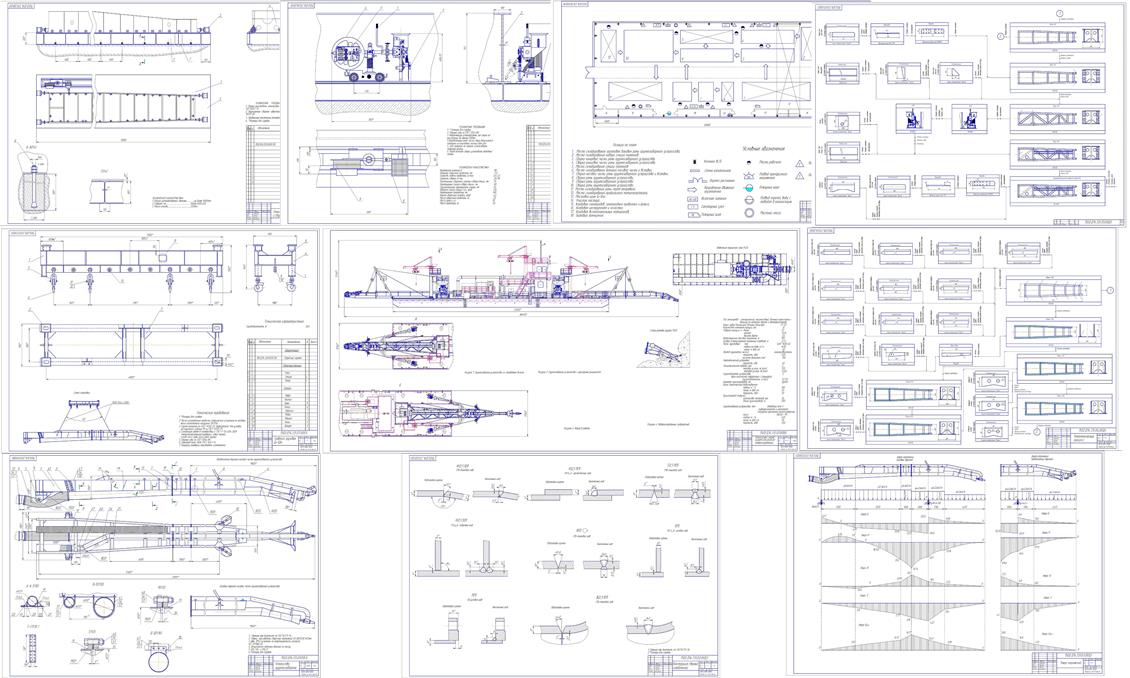

Дипломный проект состоит из графической части 10 листов формата А1, расчетно-пояснительной записки, включающей страниц машинописного текста, 30 таблиц, приложений.

Состав: Общий вид рамы; Конструкция сварных швов; Эпюра напряжений;Общий вид земснаряда;Технологический процесс"План участка;Автомат сварочный; Стенд; Язык документа

Софт: КОМПАС-3D 15
