Проектирование привода специального станка для растачивания картеров

Волжский Политехнический Институт
Кафедра "технология машиностроительных производств"
Тема проекта "Проектирование привода специального станка для растачивания картеров с числом скоростей Z=18"
Волжский 2014

Спроектирован привод специального станка для растачивания картеров с числом скоростей Z=18, мощностью N=8,кВт, nmin = 60 мин-1, nmax= 3100 мин-1
Содержание проекта:
1. Определение величины знаменателя геометрической прогрессии ряда частот вращения шпинделя.
2. Выбор структуры привода
3. Построение графика частот вращения
4. Расчет чисел зубьев зубчатых колес.
5. Определение величин отклонений действительных частот
вращения шпинделя от стандартных значений.
6 Расчет модуля зубчатых передач коробки скоростей
6.1. Выбор материала и термообработки зубчатых колес
6.2 Определение мощностей и крутящих моментов на валах
6.3 Определение модуля зацепления
6.4. Определение ширины зубчатых колес.
7. Расчет клиноременной передачи
8. Расчет валов
9. Геометрические размеры зацепления
10. Конструктивные размеры зубчатых колес
11. Размеры элементов корпуса
12. Подбор шпонок
13. Подбор подшипников качения.
14.Определение места расположения приводного элемента и
перемещения переднего конца шпинделя.

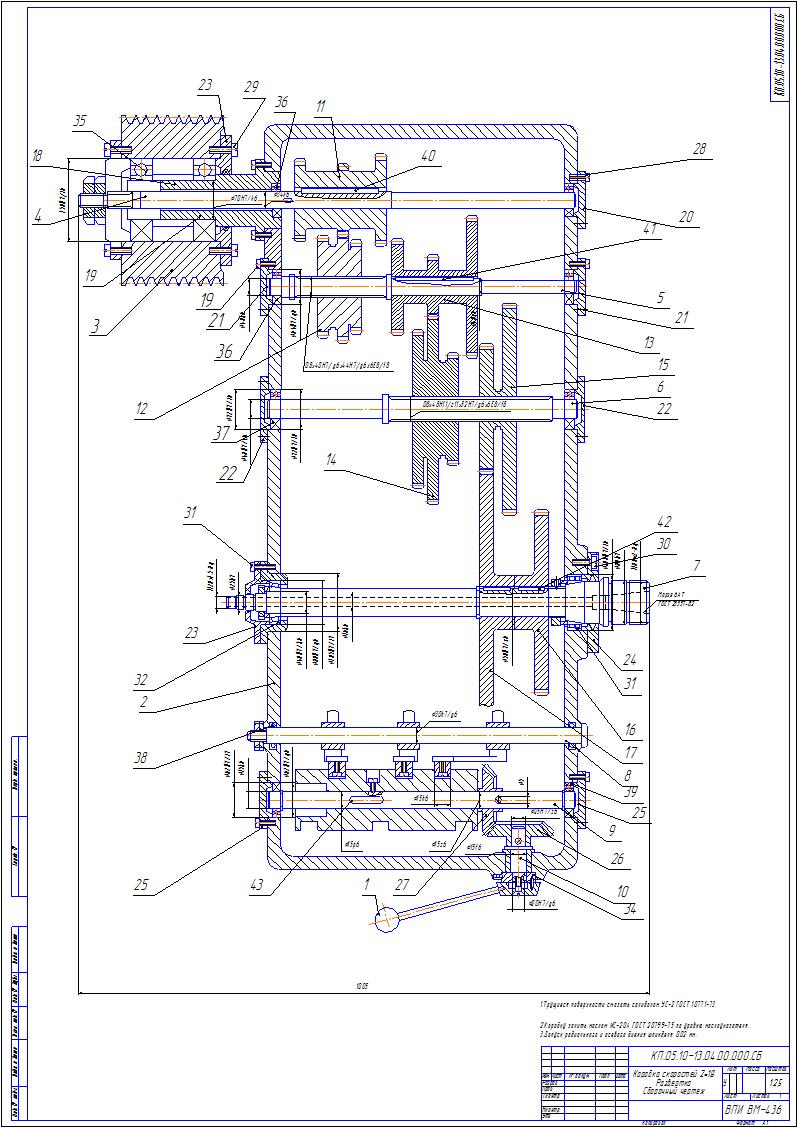

Состав: Коробка скоростей (СБ), Свертка скоростей (СБ), Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 13sp2

Каталог / Машиностроение и механика / Технология машиностроения / Проектирование привода специального станка для растачивания картеров
