Проектирование резьбовой калибр-пробки М16х1,5-6Н

Николаевский национальный университет кораблестроения им. Макарова
Кафедра технологии машиностроения
Практическая работа по дисциплине "Технология машиностроения"
Николаев 2016

Розрахунок та проектування різьбової калібр пробки для контролю отвору М16х1,5-6Н.
Основні розміри різьби по ГОСТ 9150-81 для кроку Р =1,5 мм.
- зовнішній діаметр D=16 мм;
- середній діаметр D_2=D-1+0,026=15,026 мм;
- внутрішній діаметр D_1=D-2+0,376=14,376 мм;
- висота профілю Н_1=0,541Р=0,812 мм.
Конструкцію різьбових калібр-пробок приймаємо по ГОСТ 17758-73.

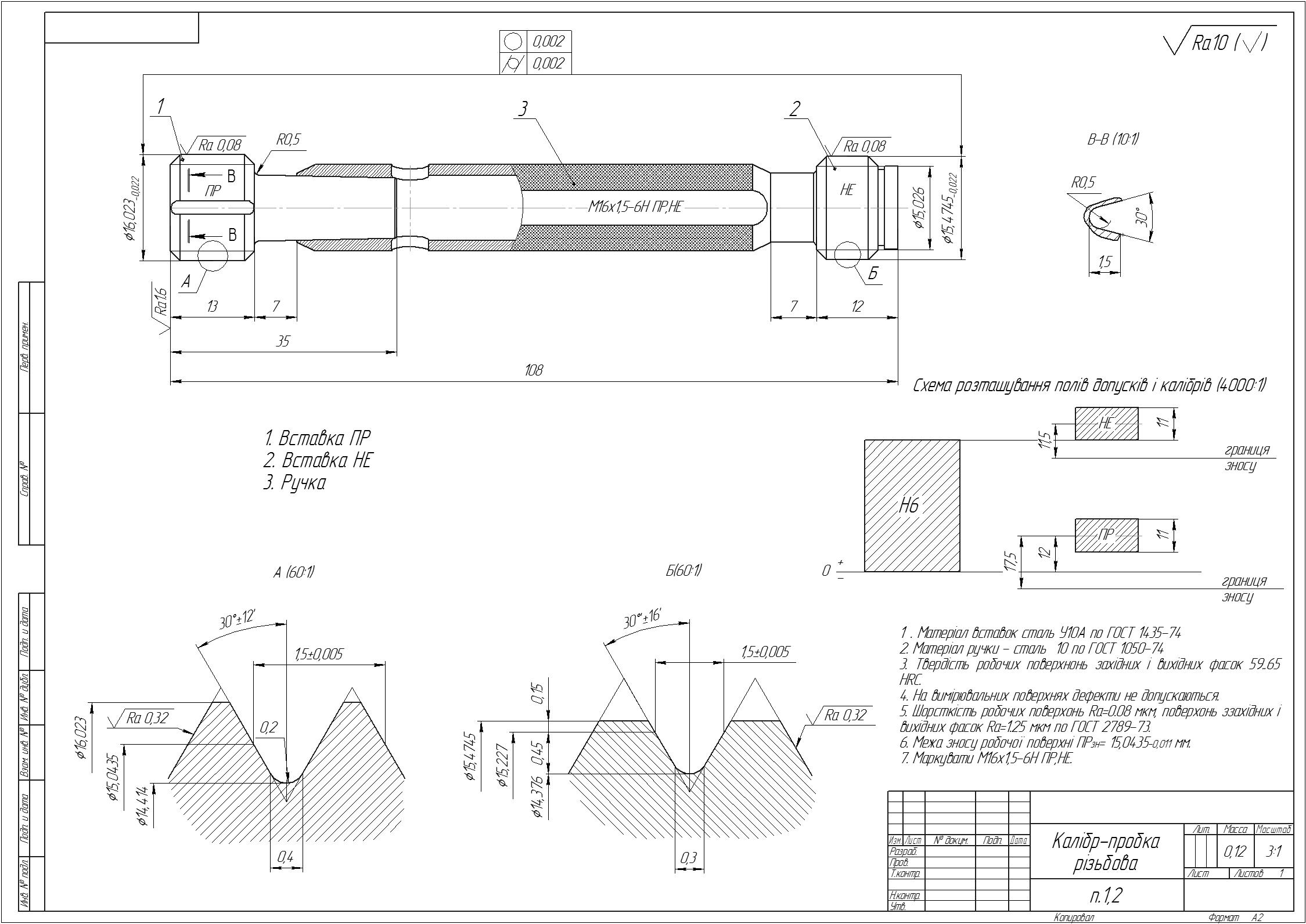

Графычна частина маэ креслення калібр-пробки

Состав: Расчет калибр- пробки, чертеж расчет-пробки Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Технология машиностроения / Проектирование резьбовой калибр-пробки М16х1,5-6Н

Просмотр файлов
Розрахунок різьбової калібр пробки для контролю отвору М16х1.docx
The KMPlayer.lnk
Калібр-пробка різьбова.cdw
