Проектирование штампа для вырубки-пробивки последовательного действия

НАУ ХАИ, кафедра технологии изготовления летательных аппаратов, дисциплина: технология изготовления летательных аппаратов, тема: "Проектирование штампа последовательного действия", год 2013

Содержание:
Введение
1. Конструктивно-технологический анализ детали, выбор заготовки и схемы штамповки
1.1. Анализ конструкции и технологичности детали
1.2. Определение размеров заготовки (полосы), а также выбор оптимальной схемы раскроя полосы и размер стандартного листа, который обеспечивает КИМ
1.3. Выбор схемы штамповки
1.4. Выбор технологической схемы штампа
1.5. Определение суммарного усилия
2. Проектирование штампа, выбор оборудования.
2.1. Определение центра давления.
2.2. Расчет на прочность элементов штампа
2.3. Определение величины зазоров между пуансоном и матрицей, их исполнительных размеров
2.4. Назначение допусков и посадок сопрягаемых элементов штампа
2.5. Конструкция штампа, его устройство, работа, последовательность изготовления сборки
2.6. Выбор пресса
Литература.

Состав: Штамп(СБ), Деталировка(Пуансон, Матрица), Спецификация, записка Язык документа

Софт: Компас-3D 13 SP2

Сайт: www

Каталог / Машиностроение и механика / Технология машиностроения / Проектирование штампа для вырубки-пробивки последовательного действия

Просмотр файлов
Спецификация.spw
записка.docm

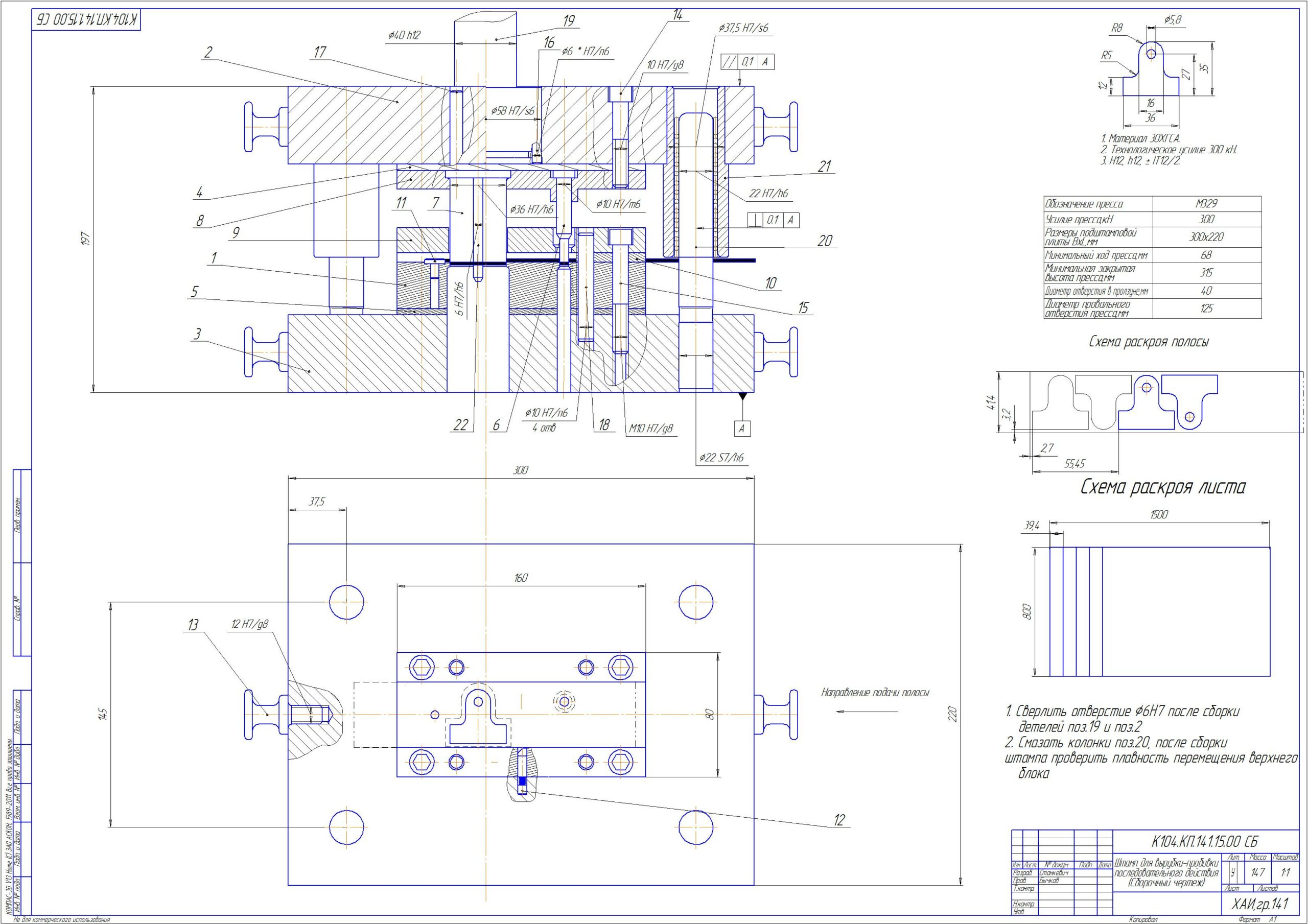

СБОРОЧНЫЙ ЧЕРТЕЖ.cdw
