Проектирование технологического процесса и участка для обработки группы деталей типа "Корпус гидрораспределителя"

Нижегородский государственный технический университет им.Р.Е. Алексеева
Кафедра "Технология и оборудование машиностроения"
Дипломный проект по специальности "Технология машиностроения"
на тему "Проектирование технологического процесса и участка для обработки детали типа "Корпус гидрораспределителя" с разработкой группового технологического процесса"
Нижний Новгород, 2014 год

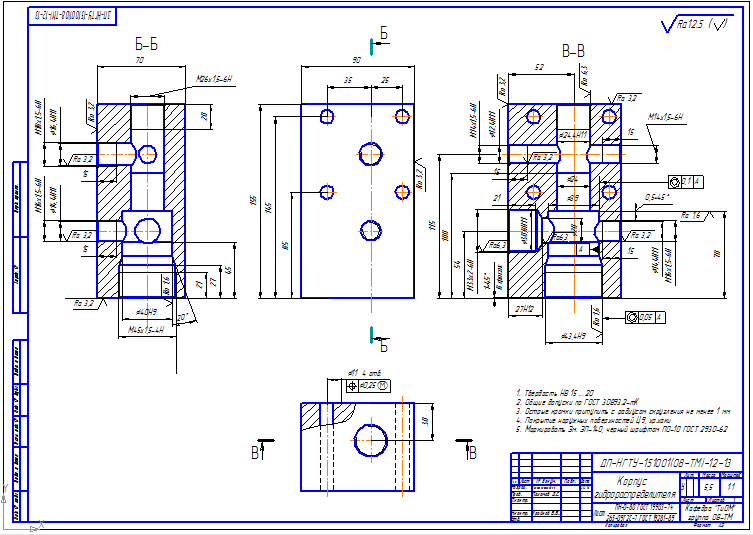

В конструкторской части дипломного проекта было спроектировано специальное механизированное приспособление для обработки группы деталей типа "Корпус гидрораспределителя". Имеются силовые и прочностные расчеты, приведена деталировка двух наиболее сложных деталей, имеется спецификация.
. В ходе работы был разработан новый технологический процесс изготовления деталей, позволяющий уменьшить время обработки; произведены расчеты операционных размеров заготовки, режимов резания, технологического времени, количества технологического оборудования и работающих, производственных площадей. Спроектированы станочное приспособление, режущий и мерительный инструменты.
Спроектированный участок оснащен современным технологическим оборудованием. Учтены требования экологичности и безопасности работы. Применение современного технологического оборудования, инструмента, порядка работы экономически обоснованы и ведут к экономически эффективному изготовлению деталей данной группы.
Общие теоретические положения, расчетные формулы и различные справочно-нормативные материалы были взяты из справочников, специальной литературы стандартов и руководящих материалов. При оформлении документации проекта основными руководящими материалами являются стандарты.

Состав: 1. Технологическая часть; 2. Экономическая часть; 3. Технологические расчеты; 4. Конструкторская часть; 5. Управление качеством; 6. Безопасность и экологичность проектных решений; 7. Научно исследовательские разработки Язык документа
