Проектирование технологического процесса изготовления детали Вал вторичный 162.80.01

Белорусский государственный аграрный технический университет
Кафедра ремонта тракторов автомобилей и сельскохозяйственных машин
Курсовой проект по дисциплине "Технология производства и ремонт сельскохозяйственной техники"
На тему: " Проектирование технологического процесса изготовления детали Вал вторичный 162.80.01"
Минск 2016

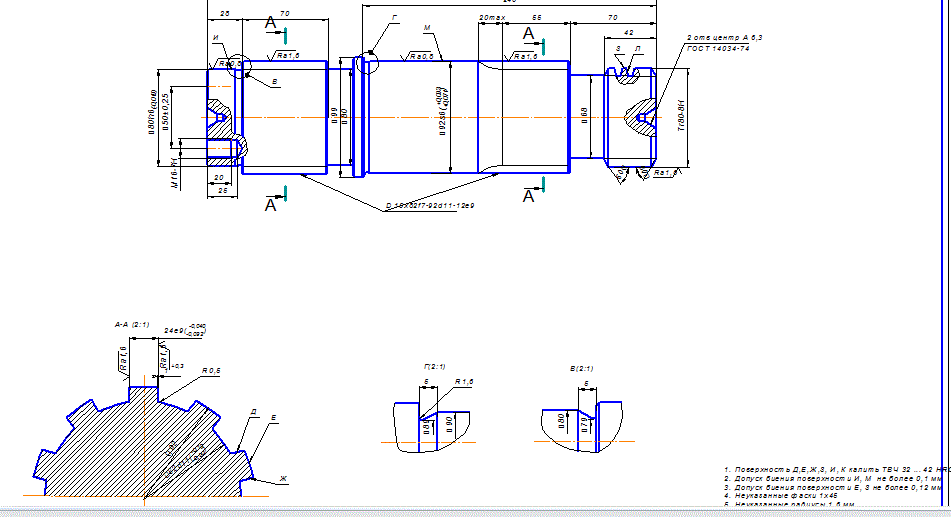

Заданная деталь относится к группе валов . Допуски на размер и форму ответственных частей детали находятся в жестких пределах, что обусловлено повышенной точностью при установке детали на рабочее место. В качестве исполнительной поверхности выступают шлицы вала, к обработке которых предъявлены особые требования. Материал детали - Сталь 45 ГОСТ 1050-74. Данный материал характеризуется хорошей обрабатываемостью резанием и хорошими пластическими свойствами. Обычно применяется для средненагруженных деталей, работающих при небольших скоростях и средних удельных давлениях. Поэтому можно сделать вывод, что материал детали соответствует предъявляемым требованиям и является приемлемым.
В курсовом проекте мы разработали технологический процесс механической обработки детали типа вал. Заготовкой для данной детали служит прокат так как стоимость заготовки полученной путем проката значительно выгоднее по сравнению с литьем или штамповкой. Вал изготавливается из стали марки Сталь 45 ГОСТ 1050-88
В процессе выполнения курсового проекта было спроектировано приспособление для сверлильной операции. Это позволило значительно ускорить процесс получения технологических отверстий в детали. Осевое усилие при сверлении 1843,5 Н, а крутящий момент 38,4 Н•м. В проекте были про-изведены следующие замены
• объединили несколько операций в одну;
• замена оборудования на более новые и дешевые станки;
Произведенные замены позволили увеличить производительность, экономить площадь, обеспечить удобство настройки режущего инструмента на размер.
Курсовой проект содержит 2 листа А1 и 1 лист А2 графической части, 30 страниц пояснительной записки, содержащий 2 рисунка, 8 таблиц и 11 источников.
