Проектирования технологических процессов детали корпус опоры

Национальный технический университет Украины " КПИ "
Кафедра технология машиностроения
Курсовой проект по дисциплине "Проектирования технологических процессов"
На тему: "Проектирование технологических процесов детали "Корпус""
Киев 2013

В технологическом разделе разработал технологический процесс изготовления детали « корпус » , исходными данными для разработки технологического процесса был дан чертеж детали , материал детали - конструкционная сталь 35л , годовой объем выпуска - 45000. Учитывая не высокую точность и качество поверхностей , заготовку получаем литьем в кокиль .

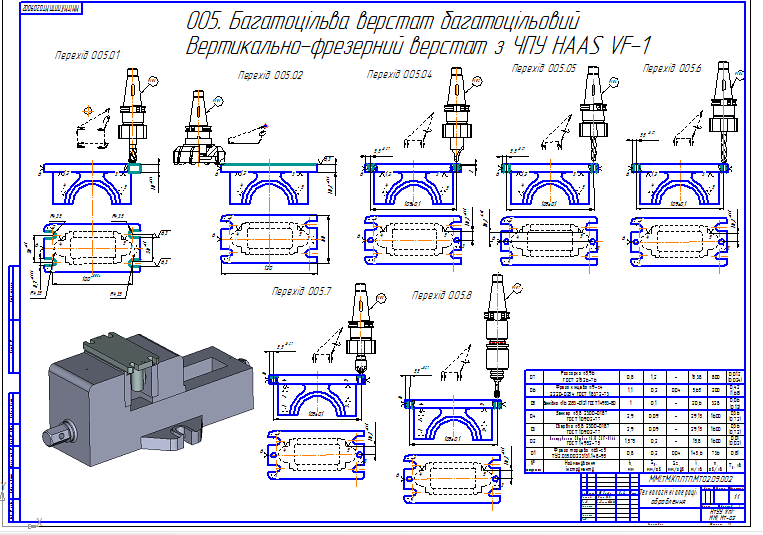

При разработке маршрутнотехнологичного процесса предпочел станкам с числовым программным управлением . Графические схемы технологических операций изображено на листьях .
Для обработки детали используем технологическую оснастку тиски и устройство фрезерный .

Курсовой проект содержит 4 листа А1 графической части, 34 страниц пояснительной записки.

Состав: пояснительная записка, Корпус, Тиски, Фрезерное приспособление, Операции Язык документа

Софт: КОМПАС-3D 13
