Расчет плазматрона ПП-25

Самарский государственный аэрокосмический университет имени С.П. Королева
Кафедра эксплуатации авиационной техники
"Техническая эксплуатация авиационной техники"
"Расчет плазматрона"
Самара 2013

Разработать плазматрон для восстановления исходных размеров шеек под подшипник скольжения ротора нагнетателя методом плазменного напыления имеющий повышенный ресурс работы и тепловой КПД по сравнению с плазматроном прототипом. Плазматрон входит в состав камеры напыления являющейся одной из составляющих комплекса плазменного напыления состоящего из: камера напыления, установка напыления УПУ-8М, выпрямителя для плазменного напыления ВПН-630, плазматрона ПП-25. Установка (стенд) должна отвечать всем требованиям техники безопасности и противопожарной опасности.

Технические характеристики плазматрона:
1. Сила тока 310А;
2. Напряжение дуги 193В;
3. Тепловой КПД 49%.

Технические условия:
1. Предназначен для напыления порошковыми материаллами;
2. Расход воды на охлаждение плазматрона, Qmax=5*10 м |c;
3.Расход плазмообразуещего газа 1.7*10 м |c;
4. Ресур непрерывной работы не более 15.2 ч.
5.Неуказанные предельные отклонения размеров IT14|2.

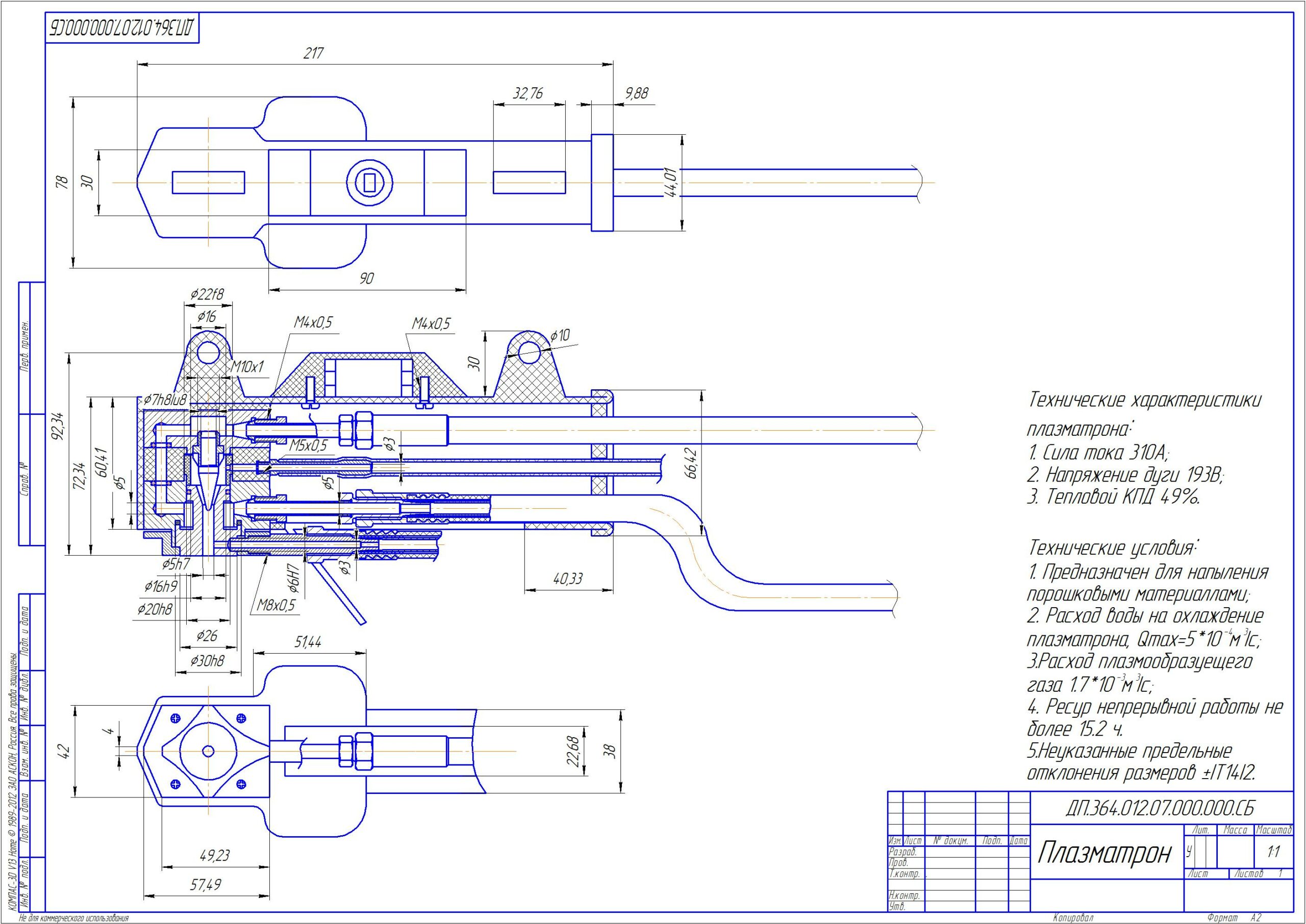

Состав: Плазматрон (СБ), Спецификация, Система охлаждения плазматрона, Схема, Расчеты (не полная пз) Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
Новая папка/Г4.bak
Новая папка/Г4.cdw
Новая папка/Записка.DOCX
Новая папка/плазматрон.cdw
Новая папка/плазматрон.jpg
Новая папка/Принцип схема.bak
Новая папка/Принцип схема.cdw
Новая папка/СП Г4 (1).bak
Новая папка/СП Г4 (1).cdw
Новая папка/СП Г4 (2).cdw
Новая папка/СП Г4 (3).cdw
