Расчет режимов резания

Южно-Уральский государственный университет
Кафедра «Технология Машиностроения»
Курсовой проект по дисциплине «Процессы и операции формообразования»
На тему: "Расчет режимов резания"
Челябинск 2015

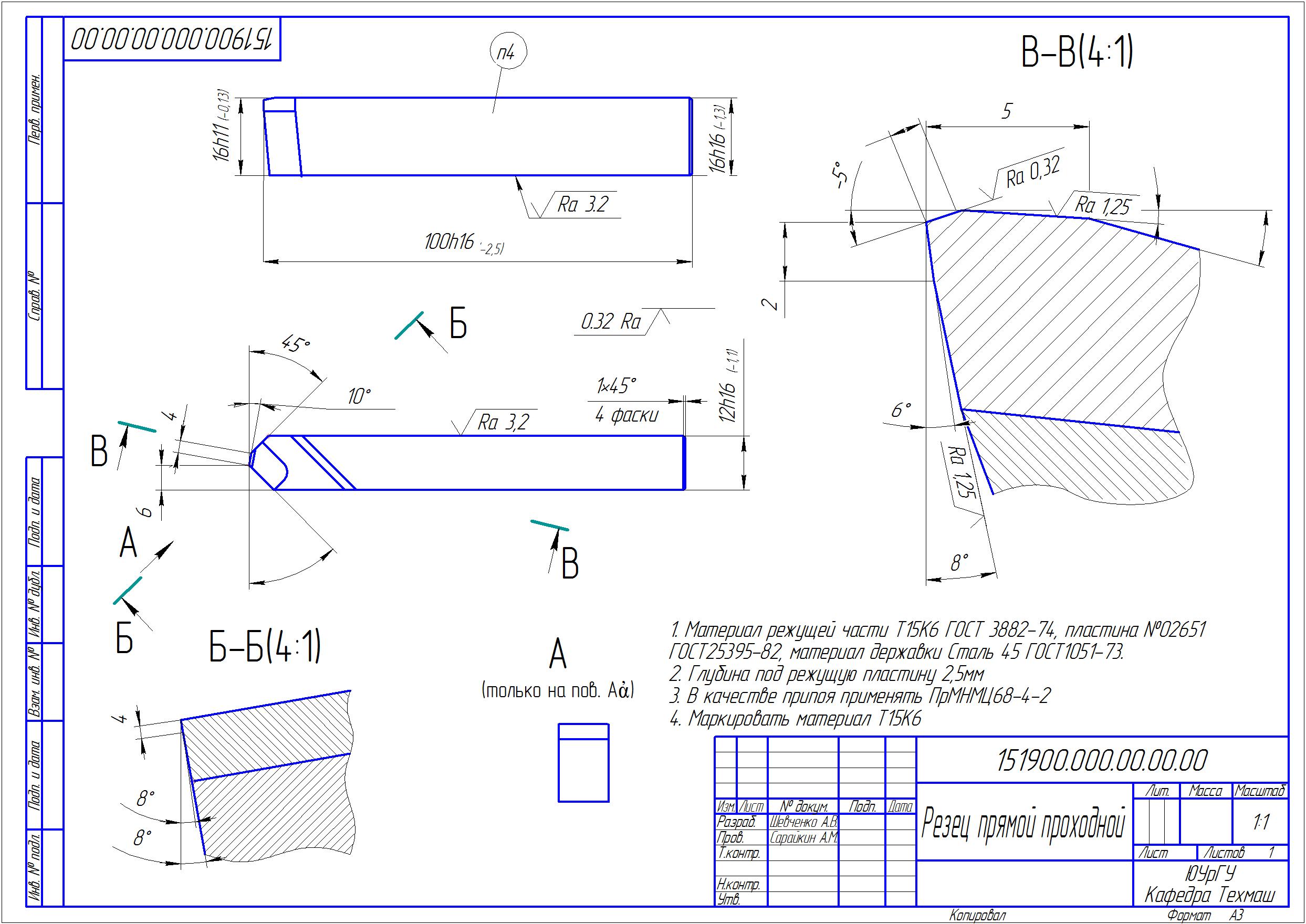

В результате выполнения курсовой работы были произведены расчёты рациональных режимов резания тремя методами: аналитическим, табличным и графическим. Выбраны материал и геометрические параметры лезвия резца, тип и габаритные размеры. Выполнен рабочий чертёж резца, произведено сравнение режимов резания, рассчитанных аналитическим и табличными методами. Построены номограммы зависимостей.

1.1 Исходные данные
1. Вид обработки – наружное продольной точение
2.Метод закрепления заготовки на станке – в патроне
3.Материал заготовки – сталь 35.; в = 60 кгс/мм2
4.Длина заготовки, мм – 225
5.Длина обработки, мм – 130
6.Диаметр заготовки до обработки, мм – 75
7.Диаметр обработанной поверхности, мм – 72
8.Параметр шероховатости обработанной поверхности, мкм – Rа = 2,5
9.Станок модели – 1П611
1.2 Исходные данные станка
Паспортные данные станка 1П611:
– высота центров - 135 мм;
– расстояние между центрами – 500 мм;
– высота от опорной поверхности резца до линии центров: 16 мм;
– мощность электродвигателя, N = 1,7 Вт;
– число оборотов шпинделя, n = 33,5..375 об/мин.
– Мощность на шпинделе N= 1,48..1,6 кВт.
