Расчетно-конструкторская разработка элементов качественных показателей редуктора вариант 24

БарГУ
Кафедра технология машиностроения
Дисциплина нормирование точности и технические измерения
тема Расчетно-конструкторская разработка элементов качественных показателей редуктора вариант 24
2017

Содержание пояснительной записки (перечень подлежащих разработке вопросов) в соответствии с вариантом должно включать ответы на следующие вопросы: реферат, функциональное назначение и применение узла, расчет посадки с натягом, расчет переходной посадки, расчет предельных размеров для деталей цилиндрических сопрягаемых элементов узла (посадки с натягом и зазором), расчет посадки подшипников качения, выбор посадок для гладких цилиндрических сопряжений, расчет калибров для отверстия, расчет калибров для вала и контркалибров для них, расчет предельных отклонений призматического шпоночного соединения, расчет предельных отклонений резьбового соединения, нормирование точности зубчатой передачи, расчет конструкторской размерной цепи вала тихоходного, назначение средств измерений для вала тихоходного, заключение.

Число зубьев шестерни z1 20
Число зубьев колеса, z2 40
Материал колеса, сталь 15
Материал вала тихоходного, сталь 45
Модуль передачи m, мм 5
Диаметр шейки вала тихоходного под колесом D, мм 75
Длина сопряженной поверхности колеса вала l, мм 75
Ширина венца колеса B, мм 50
Передаваемый вращающий момент T, Н∙м 1500
Диаметр выходного конца вала тихоходного dвт, мм 55
Тип шпоночного соединения на выходном конце вала тихоходного Плотное
Резьба на выходном конце вала быстроходного/гайка М27
Скорость окружная колеса V, м/с, не более 6
Температура подшипников, C 70
Температура корпуса, С 65
Температура колеса, С 85
Степень точности зубчатой передачи по ГОСТ 1643-81 8-В
Номер подшипников на валу тихоходном 5-7212Н
Радиальная нагрузка на подшипники вала тихоходного F, Н 4800
Тип производства Серийное
Переходная посадка (диаметр), мм

Посадка с зазором (диаметр), мм

Посадка с натягом (диаметр), мм

Калибры для отверстия диаметром, мм 45Н8
Калибры для вала диаметром, мм 45k7

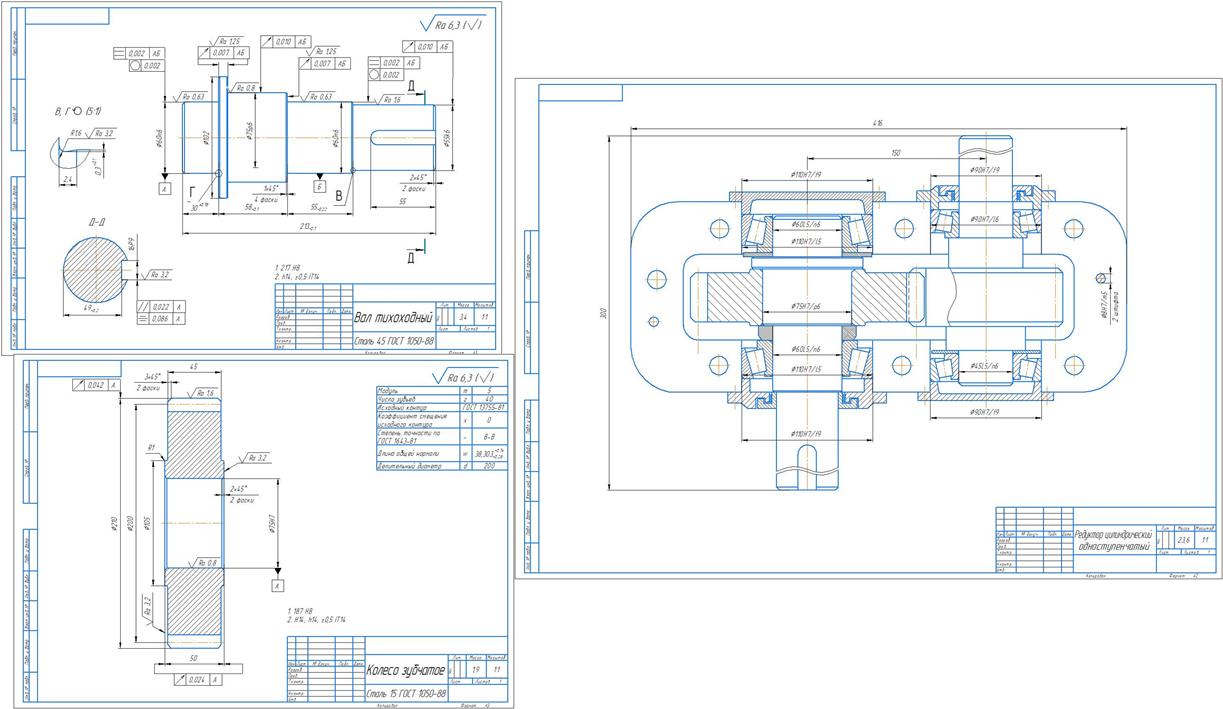

Состав: Сборочный чертеж редуктора, Чертеж тихоходного вала, чертеж зубчатого колеса,ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Содержание.docx
ЧЕРТЕЖ СБОРКА 24.CDW
вариант24.doc
ЧЕРТЕЖ ВАЛ 24.CDW
Реферат.docx
ЧЕРТЕЖ КОЛЕСО 24.CDW
