Расчетно-конструкторская разработка элементов качественных показателей редуктора Вариант 4

БарГУ
Факультет инженерный
Кафедра технология машиностроения
Дисциплина Нормирование точности и технические измерения
тема Расчетно-конструкторская разработка элементов качественных показателей редуктора вариант 4
2017

В данном курсовом проекте при использовании исходных данных приведена расчетно-конструкторская разработка элементов качественных показателе редуктора цилиндрического одноступенчатого.
Пояснительная записка курсового проекта состоит из восьми разделов, включающих в себя функциональное назначение и применение узла, расчёт и выбор посадок для сопрягаемых элементов узла, расчёт калибров, расчет предельных отклонений призматического шпоночного соединения, расчёт предельных отклонений резьбового соединения, расчёт зубчатой передачи, расчёт конструкторской размерной цепи вала тихоходного, назначение средств измерений для вала тихоходного.

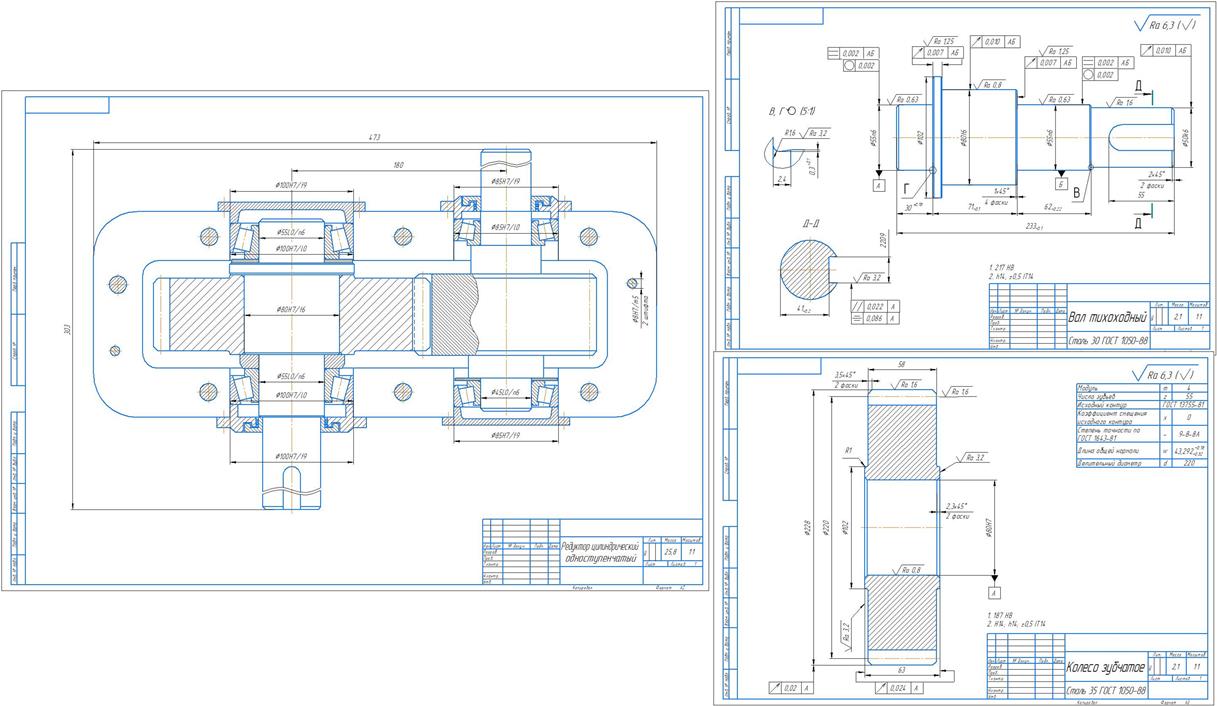

Графическая часть курсового проекта выполнена на ЭВМ и включает в себя следующие чертежи:
1. Сборочный чертеж редуктора на листе формата А3;
2. Чертеж вала тихоходного на листе формата А3;
3. Чертеж зубчатого колеса на листе формата А3;
Пояснительная записка к курсовому проекту содержит
33 листов, 3 таблицы и 12 рисунков.

Цель выполнения курсового проекта: закрепить знания, полученные в ходе изучения дисциплины «Нормирование точности и технические измерения».
Объектом курсового проекта является: разработка элементов качественных показателей редуктора цилиндрического одноступенчатого.
Число зубьев шестерни, z1 22
Число зубьев колеса, z2 40
Материал колеса, сталь 18ХГТ
Материал вала тихоходного, сталь 40
Модуль передачи m, мм 5
Угол наклона линии зуба β, град 15
Диаметр шейки вала тихоходного под колесом D, мм 63
Длина сопряженной поверхности колеса и вала l, мм 70
Ширина венца колеса b, мм 45
Передаваемый вращающий момент Т, Нм 4000
Угол наклона линии зуба β, град 15
Диаметр выходного конца вала тихоходного dвт, мм 55
Тип шпоночного соединения на выходном конце вала тихоходного Плотное
Резьба на выходном конце вала быстроходного М27×1,5
Рабочая температура подшипников, °С 50
Рабочая температура корпуса, °С 40
Рабочая температура колеса и вала, °С 65
Степень точности зубчатой передачи 9––А
Номер подшипников на валу тихоходном 5–7312
Радиальная нагрузка на подшипники вала тихоходного F, Н 5500
Тип производства Массовое
Переходная посадка (диаметр), мм 63H6/n5
Посадка с зазором (диаметр), мм 140H8/h7
Посадка с натягом (диаметр), мм 80H7/t6
Калибры для отверстия диаметром, мм 140H8
Калибры для вала диаметром,мм 80t6
