Промотур КОМПАС v17

"Разработать технологический процесс листовой штамповки детали и спроектировать штамп для её изготовления"

Запорожский национальный технический университет.
Запорожье 2008.

В курсовом проекте рассматривается технологический процесс листовой штамповки детали и проектируется штамп для её изготовления.
Курсовой проект содержит 13 чертежей формата А1, А2, А3, А4, 45 страниц пояснительной записки.

Холодная листовая штамповка является одним из наиболее прогрессивных технологических методов производства; она имеет ряд преимуществ перед другими видами обработки металлов, как в техническом, так и в экономическом отношении.
Заданная деталь «Кронштейн» изготовлена из листового материала толщиной а=1 мм. Деталь выполнена в форме уголка.

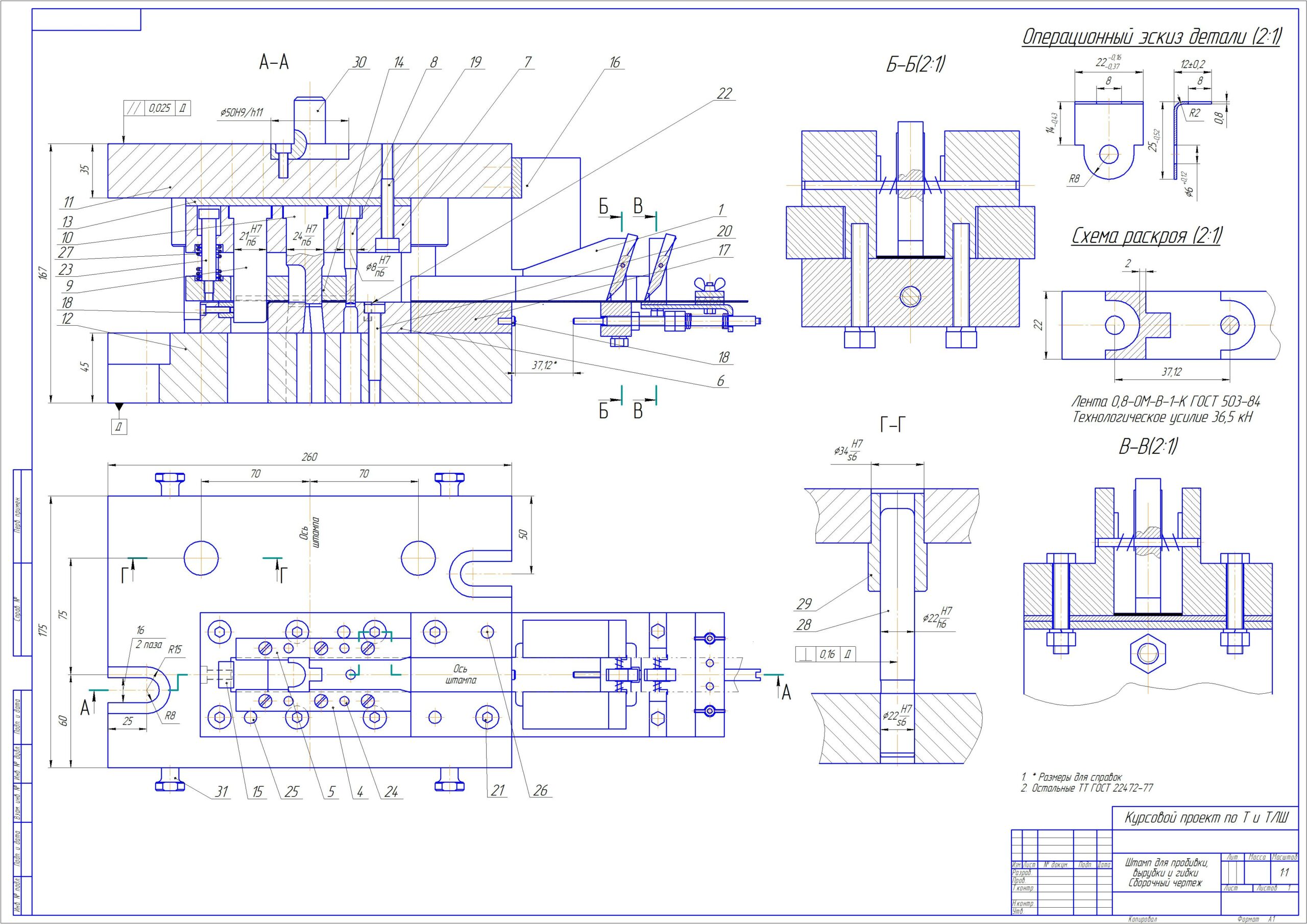

Состав: Штамп для пробивки, вырубки и гибки (СБ), Деталировка (штырь,хвостовик, пуансон, пуансон пробивной, пуансонодержатель, матрица, колонка, втулка), спецификация. Язык документа

Софт: КОМПАС-3D 2010
