Разработать технологическую документацию для изготовления детали "Блок зубчатый"

Брянский государственный технический университет
Кафедра автоматизированные технологические системы
Курсовой проект по дисциплине "Интегрированные системы проектирования и управления"
На тему "Разработать технологическую документацию для изготовления детали "Блок зубчатый"
Брянск 2012

В данном курсовом проекте разработана технологическая документация для изготовления детали «Блок зубчатый». В ходе выполнения курсового проекта по заданному чертежу была разработана 3-D модель детали с вырезом одной четвертой части в системе КОМПАС 3-D.
В системе «Вертикаль-технология» был разработан технологический процесс изготовления детали. Было выбрано оборудование для механической обработки детали, выбран инструмент, рассчитаны режимы резания. Также с использованием системы «Вертикаль-технология» были подготовлены комплекты маршрутных и операционных карт.
При помощи программы ADEM-CAM была смоделирована обработка детали «Блок зубчатый» на станке с ЧПУ и составлена управляющая программа.

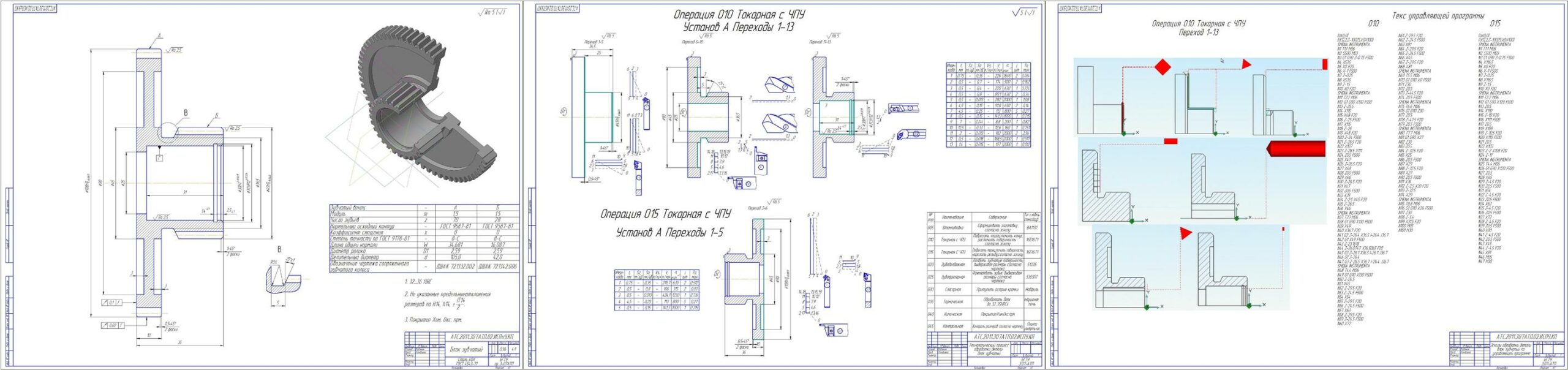

Графическая часть содержит чертеж детали, операционные эскизы, эскизы обработки по управляющей программе
Содержание
Введение
1. Разработка 3-D модели и чертежа детали в «КОМПАС-3D»
2. Разработка технологического процесса изготовления детали в системе «ВЕРТИКАЛЬ»
3. Разработка управляющей программ для станка с ЧПУ в среде «ADEM-CAM»
Список литературы
Приложения
