Разработка чертежа для объединения двух операций на одном токарном станке 1А62

Карагандинский государственный технический университет
Кафедра: "Машиностроение"
Дисциплина: "Технология машиностроения"
Курсовая работа на тему: "Разработка чертежа для объединения двух операций на одном токарном станке 1А62"
Караганда 2015

Исходные данные: Чертеж стакана ведущей шестерни переднего моста трактора МТЗ 80
В данной работе рассматривается возможность совмещения двух операций токарной и шлифовальной на одном токарном станке 1А62. Также разрабатывается чертеж для совмещения двух операций на одном станке.

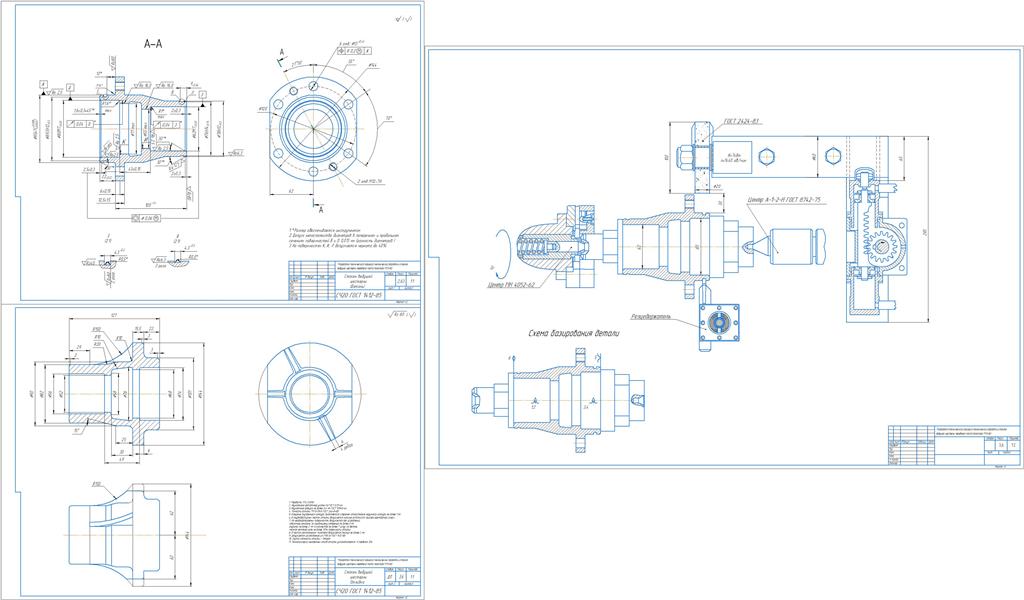

Графическая часть содержит чертеж детали стакан ведущей шестерни, заготовка, чертеж объединения 2 -х операций на одном станке.
1 Общие положения
1.1 Служебное назначение изделия
1.2 Определение типа производства
1.3 Технологический процесс изготовления стакана ведущей шестерни
1.3.1 Служебное назначение и конструктивные особенности стакана ведущей шестерни
1.3.2 Анализ технических требований на деталь
1.3.3 Анализ технологичности конструкции стакана ведущей шестерни
1.3.4 Анализ существующего технологического процесса изготовления
стакана ведущей шестерни
1.3.5 Выбор заготовки. Предварительная технико-экономическая оценка
выбора заготовки по минимуму приведенных затрат
1.3.6 Режим резания для токарной операции
Список использованных источников

Состав: Чертеж детали стакан ведущей шестерни переднего моста трактора МТЗ 80, заготовка, чертеж 2-х объединенных операций на токарном станке 1А62, ПЗ. Язык документа

Софт: КОМПАС-3D 16

Файлы:
Чертеж объединения 2 операций токарной и шлифовальной на станке 1А62.cdw
Лист 1 Деталь+Заготовка.cdw
Чертеж объединения 2 операций токарной и шлифовальной на станке 1А62.png
Пояснительная записка.docx
