Разработка конструкции приспособления для вибронакатывания

Запорожский национальный технический университет
Кафедра транспортных технологий
Разработка конструкции приспособления для вибронакатывания
2012

Разработанное устройство для вибронакатывания предназначено для нанесения регулярного микрорельефа на наружные цилиндрические поверхности и используется при изготовлении и восстановлении деталей. Устройство состоит осцилляционного устройства и многошариковой головки, которые устанавливаются на токарно-винторезном станке 1К62.

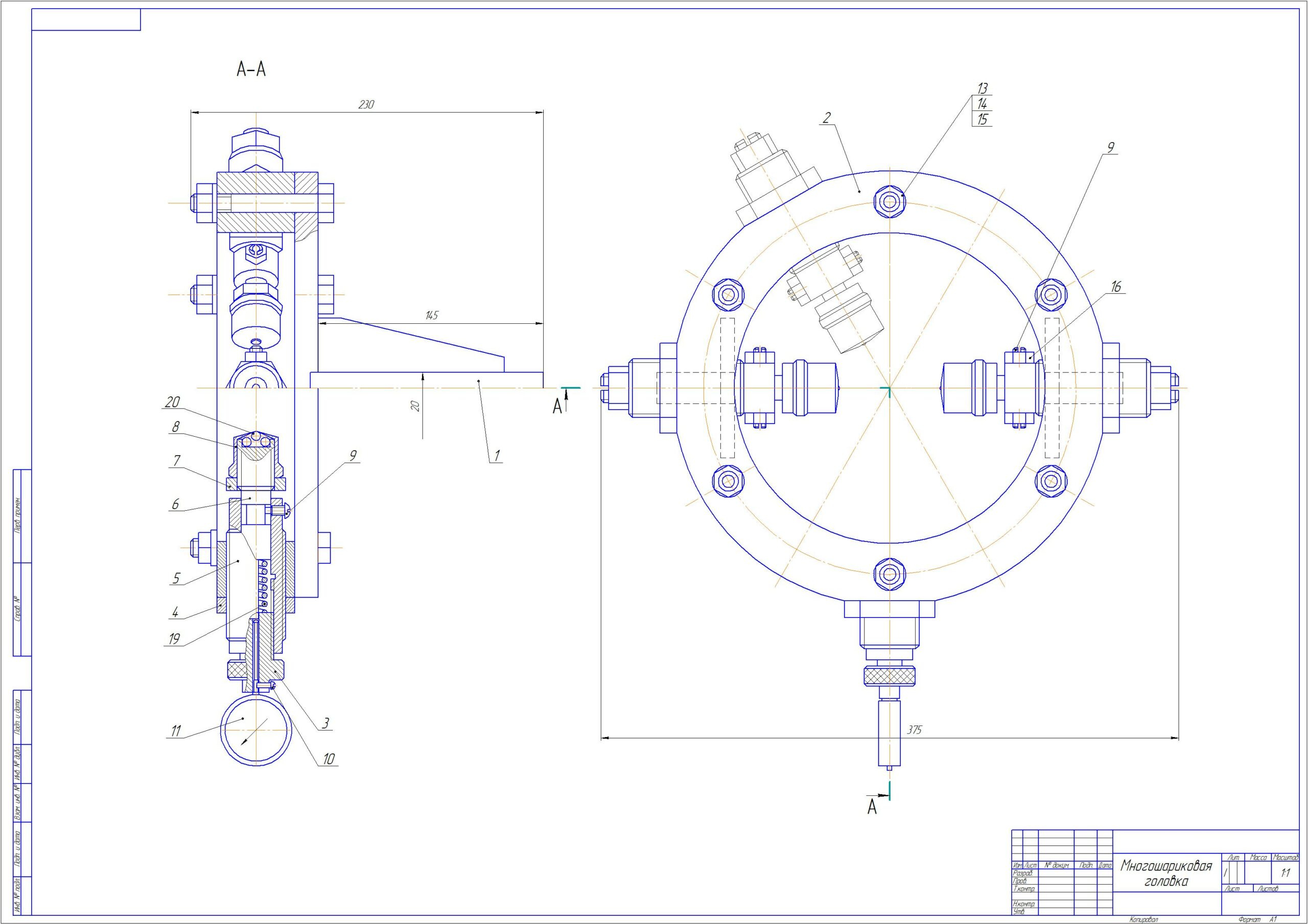

Представлены сборочные чертежи ведущего и осцилляционного узлов, многошариковой головки. Деталировка. Спецификация. Описание конструкции

Состав: Многошариковая головка (СБ). Осциллирующий узел (СБ). Деталировка (втулка, центр рифленный, крышка, корпус). Спецификация. ПЗ Язык документа
