Графотехнология технологического процесса обработки детали «Токосъем»

Севастопольский национальный технический университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине: “Технологические основы машиностроения”
На тему: "Разработка маршрута обработки детали «Токосъем»"
Севастополь 2013

В данной работе разработан технологический процесс обработки детали "Токосъем". Произведен расчет основного и вспомогательного времени на обработку, рассчитаны режимы резания и подобраны станки, режущий и измерительный инструмент.
Графическая часть содержит таблицу с разработанным маршрутом обработки детали с операционными эскизами на каждую операцию.

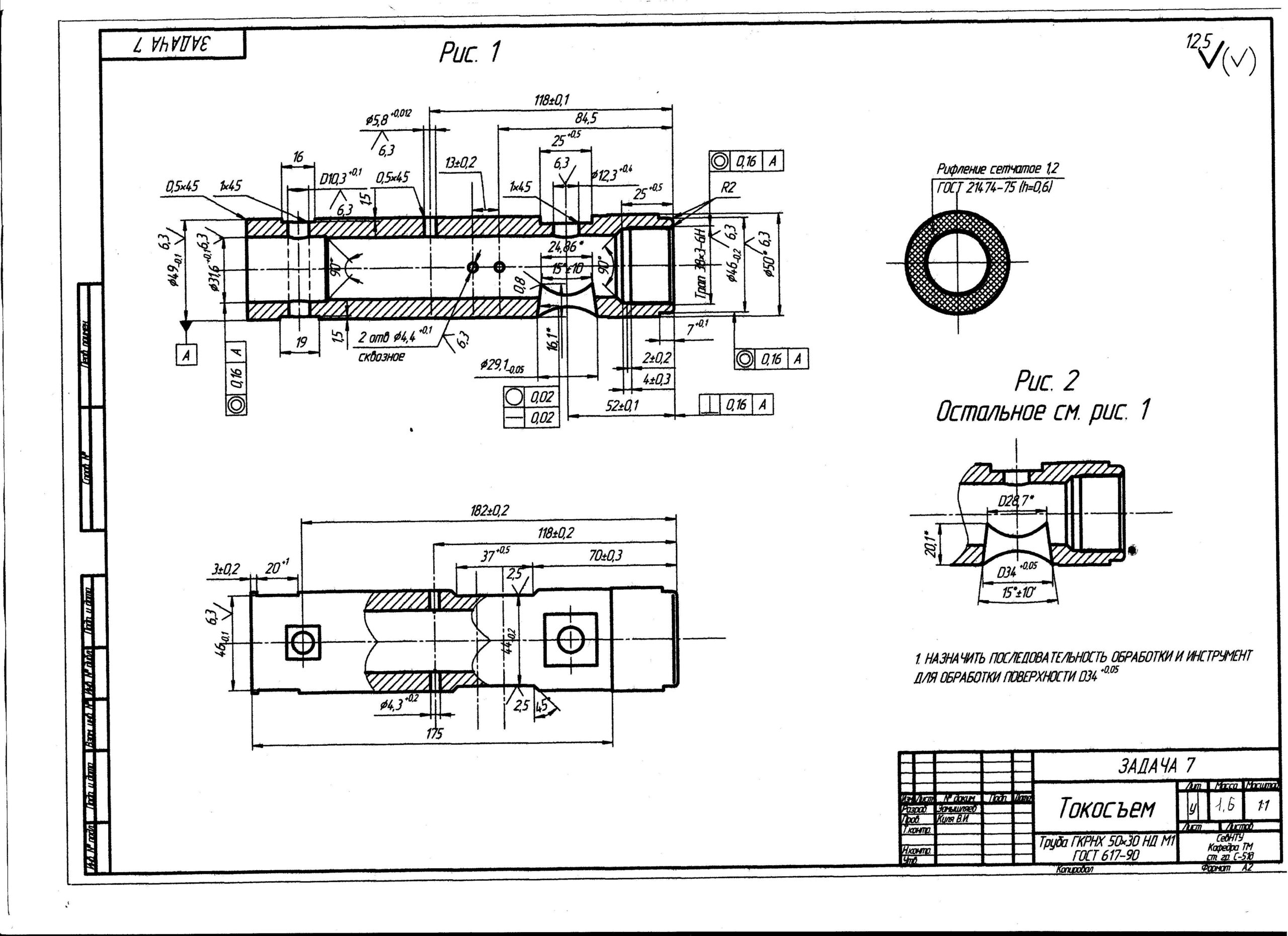

Курсовая работа содержит 1лиси формата А1 графической части, 13 листов пояснительной записки, 8 источников. На картинке предварительного прсомотра - задание деталь, представленная для курсовой работы – токосъем. Токосъем является корпусной деталью, имеющим ступенчатое центральное отверстие. На одной из внутренних ступенек находится резьба пов.5 Трап38х3-6Н. Перпендикулярно к основной оси располагаются сквозные отверстия пов. 9 ø10,3, пов. 12 ø5,8, пов. 13 ø12, пов. 23 ø4,3, пов. 18,19 ø4,4 . Также имеется коническое отверстие пов. 18 ø24,86.
