Разработка проекта участка механической обработки детали «Вал»
Мордовский государственный университет им. Н.П. Огарёва
Кафедра технологии машиностроения
Дипломный проект по технологии машиностроения
на тему "Разработка проекта участка механической обработки детали «Вал»"
Саранск 2011
Дипломный проект содержит 109 страниц, 2 рисунка, 19 таблиц, 19 используемых источников.
УЧАСТОК, СТАНОК, ЧИСЛОВОЕ ПРОГРАМНОЕ УПРАВЛЕНИЕ, РЕЖИМ РЕЗАНИЯ, ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЕ, КАЛЬКУЛЯЦИЯ, СЕБЕСТОИМОСТЬ, ЗАРАБОТНАЯ ПЛАТА, БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ.
Объект исследования: объектом разработки является участок для механической обработки детали «Вал».
Цель работы: спроектировать участок механической обработки детали «Вал», провести технико-экономический расчет.
Методы исследования: в процессе работы проводился выбор типа производства, выбор вида и метода получения заготовки, выбор оборудования, расчет режимов резанья.
Полученные результаты: в результате проведенной работы спроектирован технологический процесс и участок по изготовлению детали «Вал».
Степень внедрения: данный спроектированный участок по изготовлению детали «Вал», может быть внедрен в машиностроительном предприятии.
Эффективность: эффективность спроектированного участка заключается в замене менее прогрессивных станков на более эффективные с ЧПУ.
Основные конструктивные и технико-экономические характеристики: высокая точность обработки, снижение основного и вспомогательного времени.
Область применения: спроектированный участок может быть применен для обработки подобных деталей.

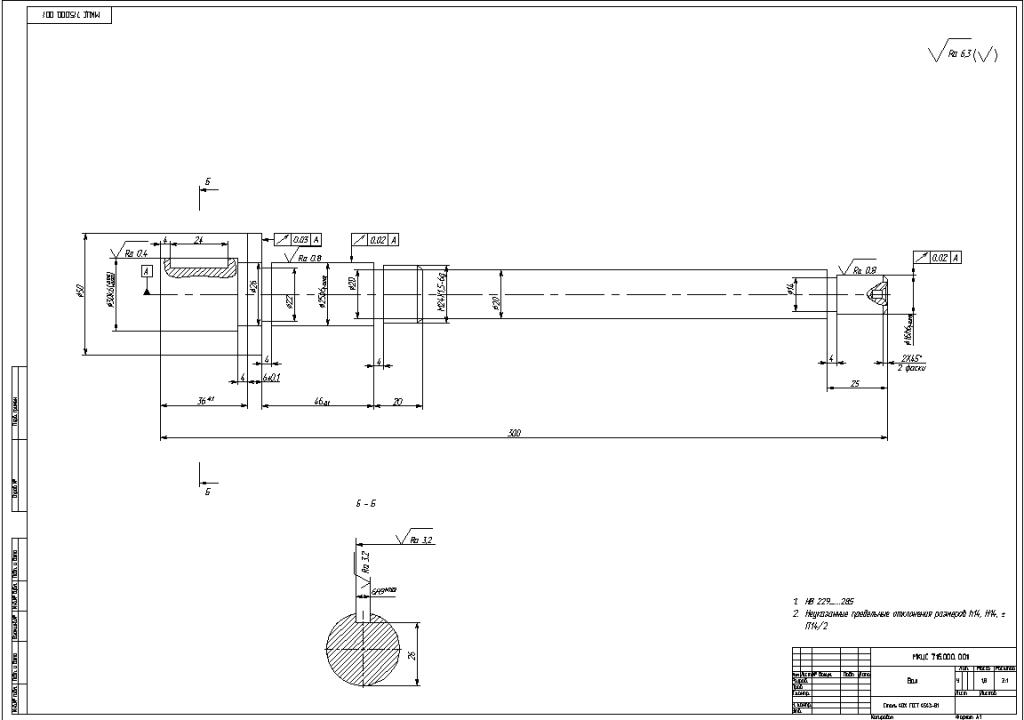

Состав: Вал, Заготовка, Эскизы наладок операций, Патрон поводковый (СБ), Фреза, Калибр-скоба (СБ), План участка, Калькуляция себестоимости
Софт: T-Flex CAD 8,0
