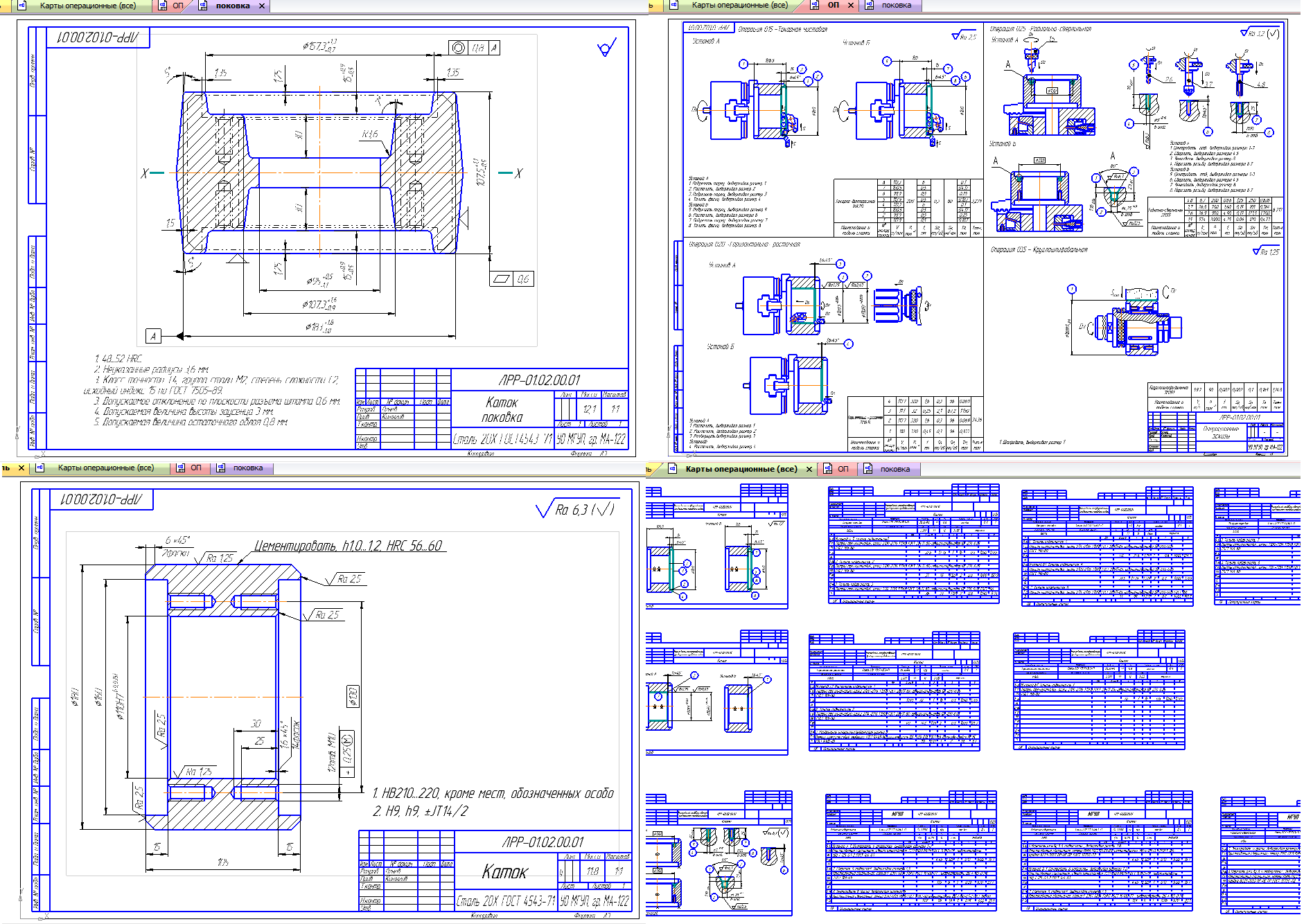

Разработка технологического процесса обработки детали каток ЛРР-01.02.00.01

Могилевский государственный университет продовольствия
Кафедра прикладной механики
Разработка технологического Процесса обработки детали лрр-01.02.00.01
Курсовая работа по дисциплине «Технология машиностроения»
Могилев 2015

В курсовом проекте дано описание объекта производства, проведен анализ служебного назначения детали, где выявлено назначение поверхностей детали.Так же произведен анализ технологичности детали. В проекте была разработана заготовка – штамповка на КГШП. Определено количество переходов механической обработки исходя из требуемой точности размеров детали и требуемых допусков формы и расположения детали. Разработан маршрутно-операционный технологический процесс. Установлена последовательность переходов, дано обоснование выбора технологических баз, выполнены аналитические расчеты припусков на две поверхности и подробный расчет режимов резания.

Деталь, выданная мне в качестве индивидуального задания для курсового проекта – каток относится к типу деталей вращения.
Деталь имеет центральное ступенчатое отверстие. Это отверстие является основной конструкторской базой. Точность изготовления конструкторской ба-зы определяет взаимное расположение вспомогательных баз, что существенно влияет на качество работы. Отверстие ø110H7 является основной поверхностью. Точность отверстия обеспечивается по седьмому квалитету. Для обеспечения долговечности посадки к поверхности отверстия предъявляют высокие требования по шероховатости Ra = 0,63 мкм.
Отверстия с резьбой М8 предназначены для присоединения других деталей к катку.
К детали предъявлены обычные требования по точности изготовления, классу чистоты поверхностей.
Материал колеса - сталь 20Х ГОСТ 4543-71.

Введение………..………………………………………………………………. 4
1 Назначение и конструкция дета-ли………………………………………....... 5
2 Анализ технологичности конструкции дета-ли……………………………... 6
3 Определение типа производ-ства…………………………………………….. 7
4 Обоснование способа получения заготов-ки...……………………………… 11
5 Выбор варианта технологического маршру-та…………….………………... 14
6 Расчет припусков на обработ-ку……………………………………………... 15
7 Обоснование выбора оборудования режущего и мерительного ин-струмента, технологической оснаст-ки…………………………………………………………… 20
8 Расчет режимов резания…………………………………………………… … 21
8.1 Расчет режимов резания аналитическим методом…………….………... 21
8.2 Расчет режимов резания по нормативам……………………………….... 25
9 Расчет норм времени………………………………………………………. 29
10 Расчет себестоимость выполнения опера-ции…………………..……..…. 32
Список использованных источников………………………………..………... 34
Приложение А. Комплект документов на технологический процесс изго-товления катка ЛРР-1.02.00.01...………………………………………………………. 35
