Разработка технологического процесса обработки Корпус на краны шаровые DN 400, PN80 кгссм2 и средств его оснащения

Пензенский государственный технологический университет
Кафедра технологии машиностроения
Дипломный проект по дисциплине "технология машиностроения"
На тему "Разработка технологического процесса обработки Корпус на краны шаровые DN 400, PN80 кгссм2 и средств его оснащения"
Пенза 2010

1 Общая часть 6
1.1 Краткая характеристика детали 6
1.2 Критический анализ и обоснование выбора технологического процесса 11
1.3 Цели и задачи проектирования 12
2 Проектирование технологического процесса 13
2.1 Определение типа производства 13
2.2 Выбор заготовки 19
2.3 Определение структуры технологического процесса и методов обработки 21
2.4 Расчет припусков и межоперационных размеров 26
2.5 Выбор оборудования и технологической оснастки 38
2.6 Расчет режимов резания 43
2.7 Расчет технических норм времени 60
3 Проектирование средств оснащения технологического процесса 69
3.1 Описание приспособления для вырезки корня шва под рентген 69
3.1.1 Расчет усилий резания 70
3.1.2 Расчет приспособления на точность 73
3.1.3 Расчет на прочность 76
3.2 Описание приспособления для обработки корпуса с плитами 77
3.2.1 Расчет усилий резания 78
3.2.2 Расчет приспособления на точность 80
3.2.3 Расчет на прочность 82
3.3 Описание сверлильного приспособления (кондуктора) 83
3.3.1 Расчет усилий резания 84
3.3.2 Расчет приспособления на точность 86
3.3.3 Расчет на точность 88
3.4 Проектирование режущего и мерительного инструмента 89
3.4.1 Расчет резца на прочность и жесткость 89
3.4.2 Расчет калибра 90
4 Обеспечение безопасности жизнедеятельности 121
4.1 Анализ технологического процесса по опасным и вредным факторам 121
4.2 Требования, предъявляемые к грузоподъемным механизмам
5 Технико – экономические расчеты
5.1 Сетевой график проектирования технологического процесса
5.2 Расчет затрат на проектирование технологического процесса
5.3 Оценка экономической эффективности технологического процесса
Заключение
Литература

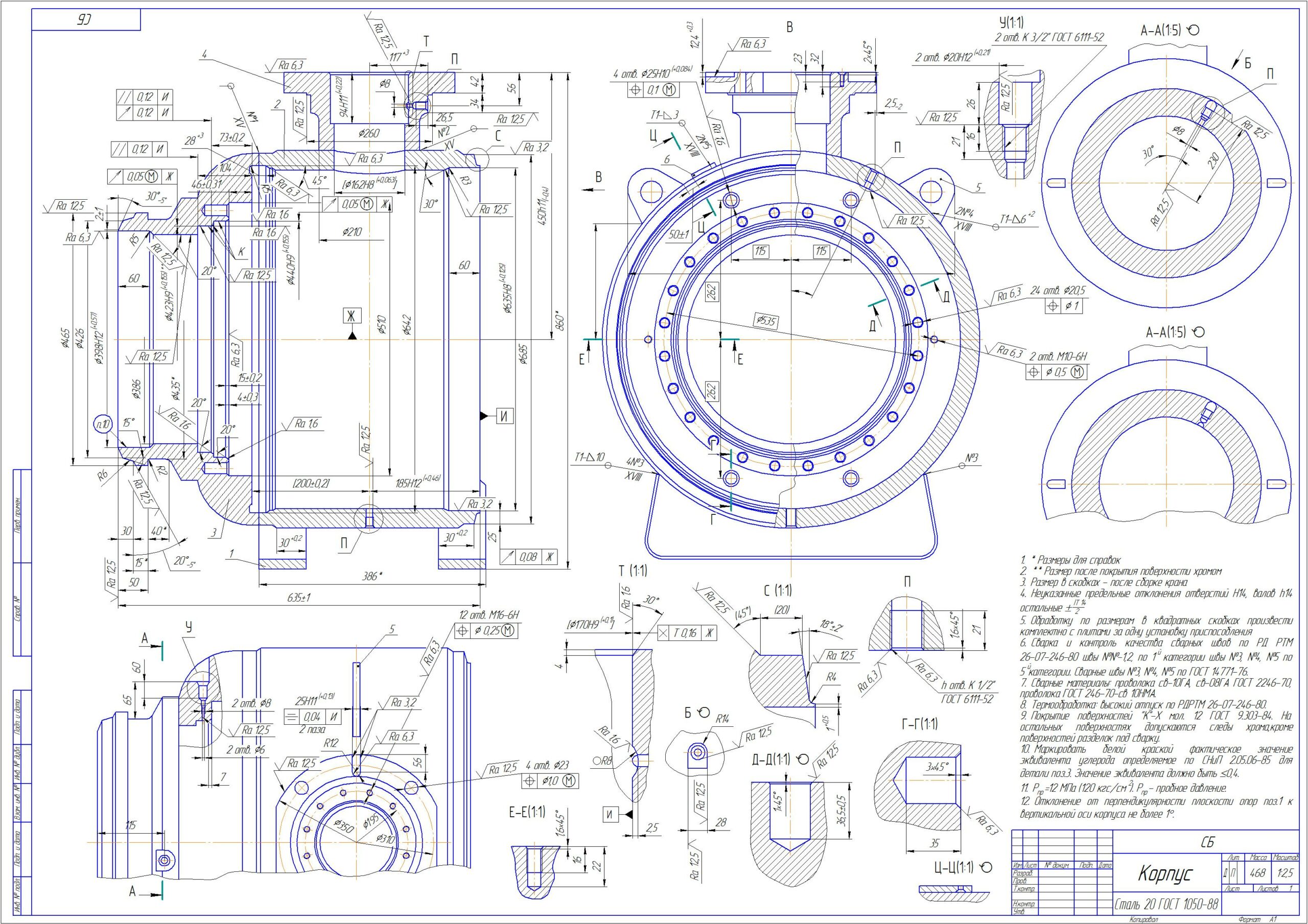

Состав: ПЗ, 16 Чертежей, Спецификации, Технологическая документация (МК, КЭ, ККИ) Язык документа
