Разработка технологического процесса обработки вала коленчатого и средств его оснащения

Пензенский государственный технологический университет
Кафедра технологии машиностроения
Дипломный проект по дисциплине "технология машиностроения"
На тему "Разработка технологического процесса обработки вала коленчатого и средств его оснащения"
Пенза 2012

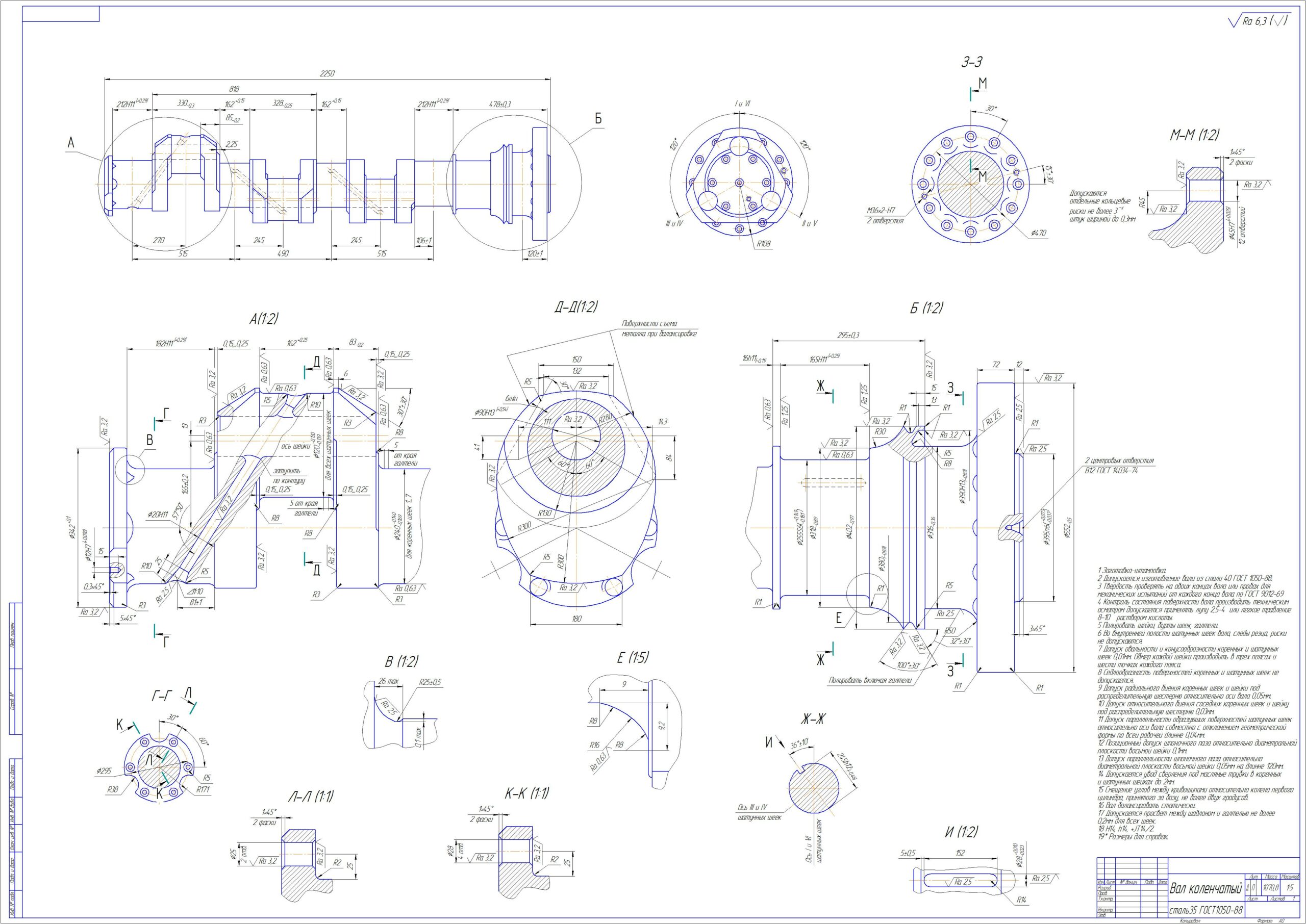

В результате проделанной работы разработан технологический процесс изготовления изготовление вала коленчатого дизеля Д50 применительно к условиям машиностроительного производства, созданы конструкции специализированных приспособлений и режущего инструмента.

Состав: ПЗ, Технологическая документация (МК, КЭ, ведомость ДП), Чертежи 11 форматов А1, Спецификации. Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Технология машиностроения / Разработка технологического процесса обработки вала коленчатого и средств его оснащения
