Реконструкция стана ПК-600

Южно-Уральский Государственный Университет, г. Челябинск
Факультет: Физико-металлургический
Специальность: Машины и оборудование металлургических заводов
Диплом: Реконструкция стана ПК-600 ЭСПЦ-3 ОАО «Мечел»

Реконструкция стана ПК-600 ЭСПЦ-3 ОАО «МЕЧЕЛ»
Объект исследований – оборудование для производства заготовок из специальных металлов и сплавов.
Цель дипломного проекта – реконструкция стана ПК-600 с целью расширения сортамента выпускаемой продукции, увеличения производительности стана и улучшения условий труда.
В дипломном проекте проведен анализ существующих технологических схем производства заготовок из специальных металлов и сплавов и разработаны мероприятия по реконструкции стана ПК-600 ЭСПЦ-3 ОАО «МЕЧЕЛ».
В специальной части проекта разработана новая конструкция задающего и приемного устройств стана ПК-600, приведены рекомендации по системам смазки и охлаждения стана, сборке, монтажу и эксплуатации механизмов и системе автоматизации.

Содержание

Введение
1.Анализ существующей технологии, устройства и работы механизмов технологической линии со станом ПК-600
2.Обзор существующих технологических схем производства заготовок из специальных сталей и сплавов
2.1.Ковка на молотах
2.2. Прессование
2.3.Радиально-ковочные машины
2.4.Ковочно-прокатные агрегаты
2.5.Станы поперечно-винтовой прокатки
2.6. Станы периодической (шаговой) прокатки.
3. Предложения по реконструкции технологической линии стана ПК-600
3.1. Клеймение заготовок
3.2. Взвешивание заготовок
3.3.Устройство задающее
3.4.Устройство приёмное
3.5.Удаление заготовок
4.Выбор вновь устанавливаемого оборудования линии стана ПК-600
4.1.Устройство для клеймения заготовок
4.2. Устройство для взвешивания заготовок
4.3.Устройство для удаления заготовок из приёмного устройства.
5.Обзор существующих конструкций задающих и приёмных устройств
5.1.Задающие и приёмные устройства ковочных молотов и гидравлических прессов
5.2.Задающие и приёмные устройства станов шаговой прокатки
5.3.Задающие и приёмные устройства ротационно- и радиально-ковочных машин
6.Принципиальные решения по конструкции задающего и приёмного устройств
6.1. Задающее устройство
6.2. Приемное устройство
7. Расчет усилий и мощности привода задающего и приемного устройств
7.1. Время кантовки и подачи металла
7.2. Расчет пневмоцилиндров
7.3.Расчёт пружин роликов приёмного устройства
8.Прочностные расчёты и расчёт долговечности механизмов и узлов задающего и приёмного устройств
8.1. Расчёт на прочность резьбовых соединений задающего и приёмного устройств
8.2. Проверочный расчёт шпонок храповых и стопорных колёс
8.3. Расчёт подшипников на долговечность
8.4. Расчёт деталей приводов задающего и приёмного устройств на долговечность
9.Описание разработанных конструкций задающего и приёмного устройств
9.1. Задающее устройство
9.2. Устройство приемное
10.Системы смазки и охлаждения стана ПК-600
10.1. Смазка узлов и механизмов стана ПК-600
10.2. Охлаждение узлов и механизмов стана ПК-600
11. Рекомендации по сборке, монтажу и эксплуатации механизмов задающего и приемного устройств
11.1. Сборка механизмов задающего и приёмного устройств
11.2. Рекомендации по монтажу задающего и приемного устройства
11.3. Рекомендации по эксплуатации задающего и приемного устройства
12. Предложения по совершенствованию систем автоматизации механизмов технологической линии стана ПК-600
12.1. Общие требования к автоматизации

13. Мероприятия по технике безопасности на стане ПК-600
13.1. Общие положения
13.2 Требования перед началом работы
13.3 Требования во время работы
13.4. По окончании работы
13.5. Требования безопасности при проведении ремонтов стана
13.6.Контрольно- измерительные приборы, сигнализация
13.7.Ограждения
13.8.Требования к электроустановкам.
13.9Мероприятия по пожаробезопасности
13.10.Водоснабжение и канализация
13.11.Вентиляция
13.12.Электроосвещение
14. Технико- экономическое обоснование реконструкции участка стана ПК-600
14.1 Расчет производственной программы участка стана ПК-600
14.2.Расчёт проектных показателей ПК-600
14.3.Расчет эффективности работы стана ПК-600
Литература

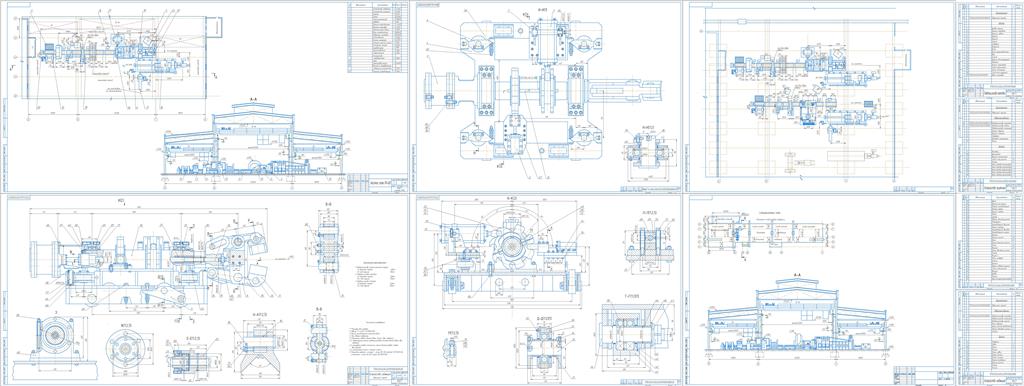

Состав: ПЗ, План участка, План отделения, Задающее устройство СБ (3 листа), Спецификация. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
Спец.Цил.Кантовки.spw
Спец.Зад.Уст..spw
Задающее уст. Лист1.cdw
Задающее уст. Лист2..cdw
Задающее уст. Лист1.jpg
Диплом ПК-600.doc
Спец.Уст.Приёмное.spw
ПК-600 план участка.cdw
Задающее уст. Лист3.cdw
План ПК-600 Лист№2.cdw
План отделения ПК-600.cdw
Спец.Цил.Подачи.spw
