Штамп вырубки хомута АЗЛК

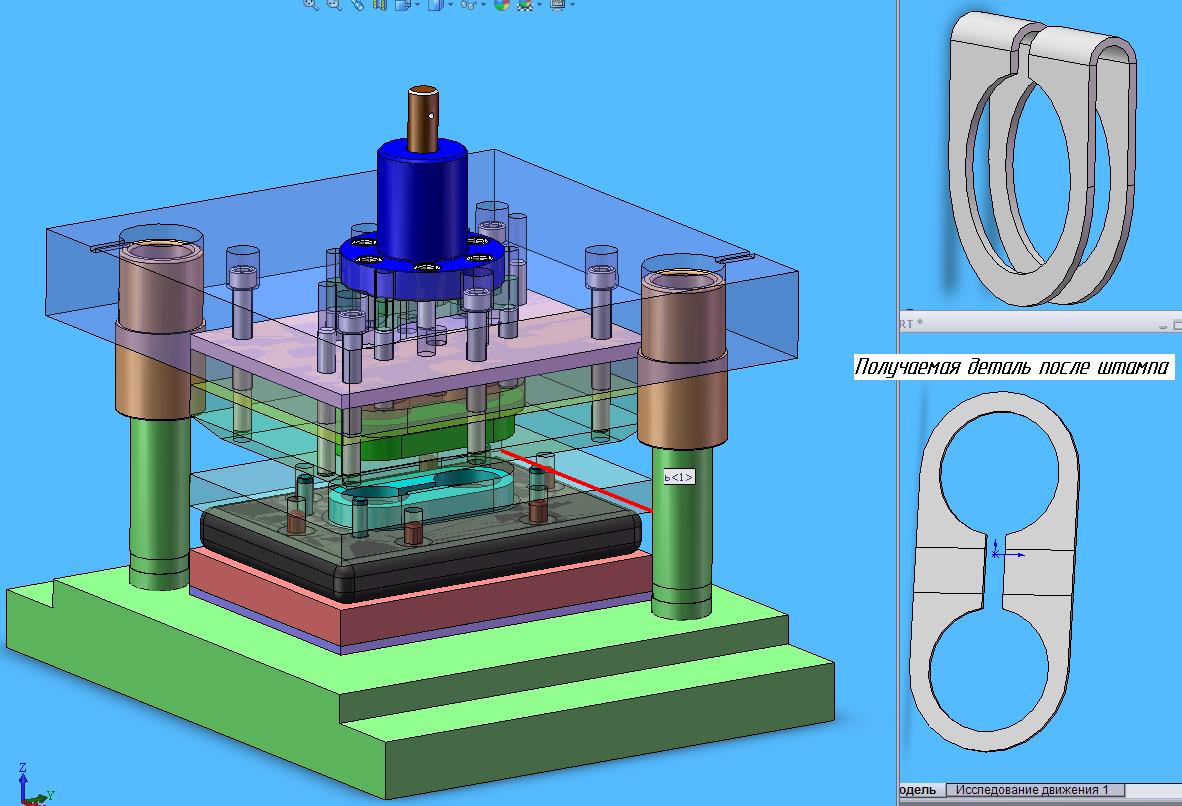

Штамп предназначен для вырубки хомута АЗЛК http://www.vmasshtabe.ru/dopolnitelno/lessons/homut-azlk.html. Деталь вырубается по внешнему контуру и по внутреннему за один раз из металла толщиной б=2мм.
Далее используется штамп гибки хомута http://www.vmasshtabe.ru/promzona/metallurgija/omd/shtamp-gibki-homuta.html.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2009

Сайт: www

Просмотр файлов
Штамп компаунд/Пуансон/Пуансон.SLDPRT
Штамп компаунд/Пуансон/Пуансон1.SLDPRT
Штамп компаунд/Пуансон/Сборка2.SLDASM
Штамп компаунд/Буфер.SLDPRT
Штамп компаунд/Винт 1092-2058 ГОСТ_18786.SLDPRT
Штамп компаунд/Винт М12х100,66 ГОСТ_11738.SLDPRT
Штамп компаунд/Винт М12х30,66 ГОСТ_11738.SLDPRT
Штамп компаунд/Винт М12х70,66 ГОСТ_11738.SLDPRT
Штамп компаунд/Втулка 1032-3107 ГОСТ_13121.SLDPRT
Штамп компаунд/Выталкиватель.SLDPRT
Штамп компаунд/Держатель.SLDPRT
Штамп компаунд/Держатель1.SLDPRT
Штамп компаунд/Колонка 1030-5494 ГОСТ_13119.SLDPRT
Штамп компаунд/Матрица.SLDPRT
Штамп компаунд/Плита верхняя.SLDPRT
Штамп компаунд/Плита нижняя.SLDPRT
Штамп компаунд/Плита подкладная.SLDPRT
Штамп компаунд/Подкладная плита.SLDPRT
Штамп компаунд/Пуансономатрица.SLDPRT
Штамп компаунд/Сборка1.SLDASM
Штамп компаунд/Съёмник.SLDPRT
Штамп компаунд/Толкатель 1041-1848 ГОСТ_18780.SLDPRT
Штамп компаунд/Траверса.sldprt
Штамп компаунд/Упор 1050-0689 ГОСТ_18749.SLDPRT
Штамп компаунд/Хвостовик 1034-0762 ГОСТ_16718.SLDPRT
Штамп компаунд/Штифт 12х100 ГОСТ_24296.SLDPRT
Штамп компаунд/Штифт 12х55 ГОСТ_24296.SLDPRT
Штамп компаунд/Штифт 12х60 ГОСТ_24296.SLDPRT
Штамп компаунд/Штырь 1097-0001 ГОСТ_18816.SLDPRT
Штамп компаунд/Пуансон
Штамп компаунд
