Операция Укомплектация-2

Технологический маршрут изготовления зубчатого вала

Национальный университет пищевых технологий
Кафедра машиностороения, стандартизации и спецификации
Курсовой проект по дисциплине: "технологические основы машиностороения"
На тему: "Технологический маршрут изготовления зубчатого вала"
Киев 2008

В даном проекте рассматривается технологический маршрут изготовления зубчатого вала. Произведен расчет всех необходимых операций для изготовления детали, начиная от зоготовки и заканчивая готовым изделием.

Курсовой проект содержит 6 листов формата А3 графической части, 34 страницы пояснительной записки, содержащей все необходимые подсчеты и 1 таблицу.

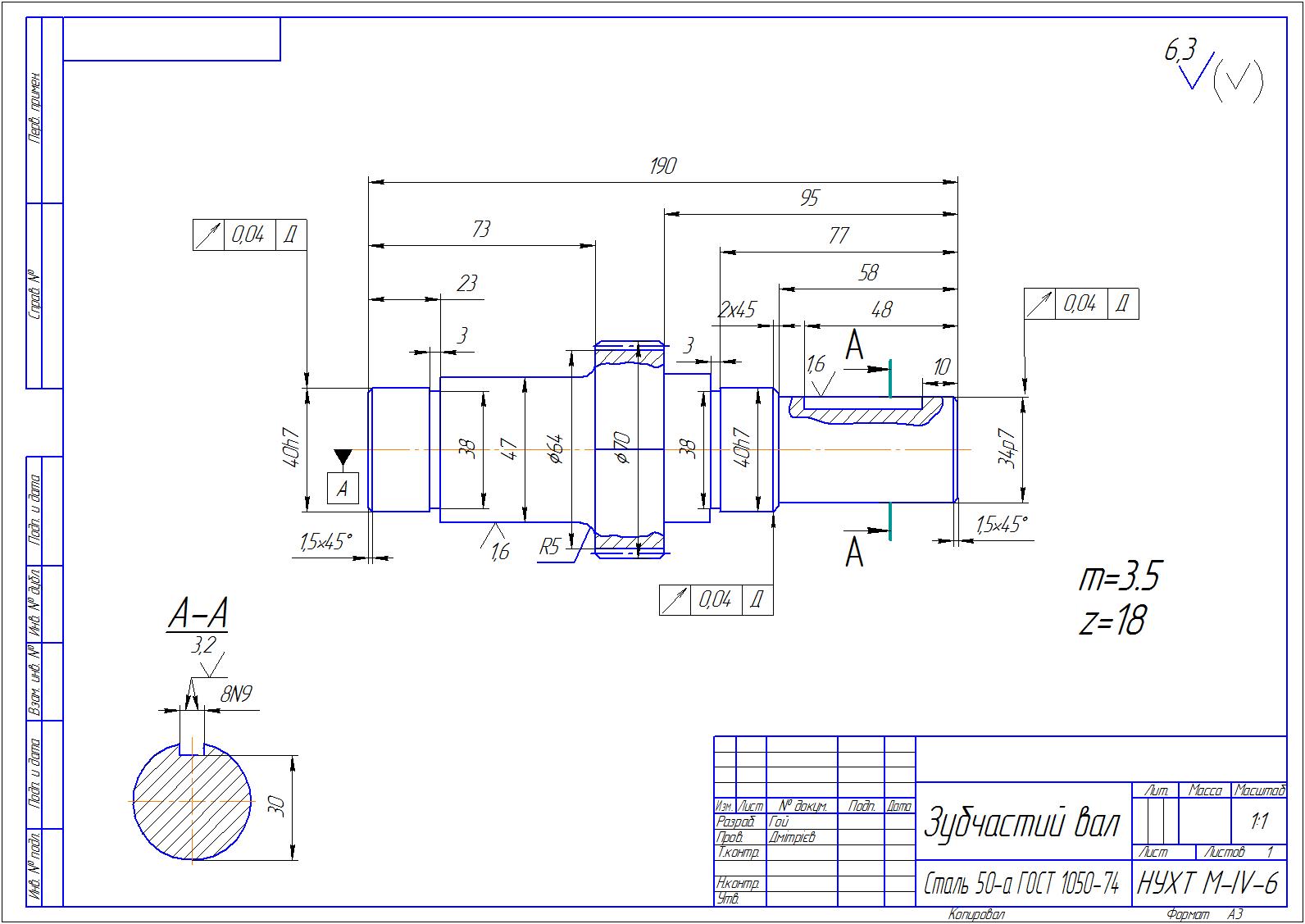

Зубчатый вал Сталь 50-а ГОСТ 1050-74
Длинна вала - 190 мм.
m=3.5
z=18
Имеется шпонковый паз

Состав: Общий вид, заготовочная, центровочная, фрезерная, токарная, шлифовочная операции, ПЗ Язык документа

Софт: КОМПАС-3D V13
