Технологический процесс изготовление детали звездочка ТПМ

Могилевский государственный университет продавольствия
Приклодной механики
Курсавой проект по дисциплине "Технология машинастроения"
На тему: "Технологическое изготовление звездочки"
Могилев 2014

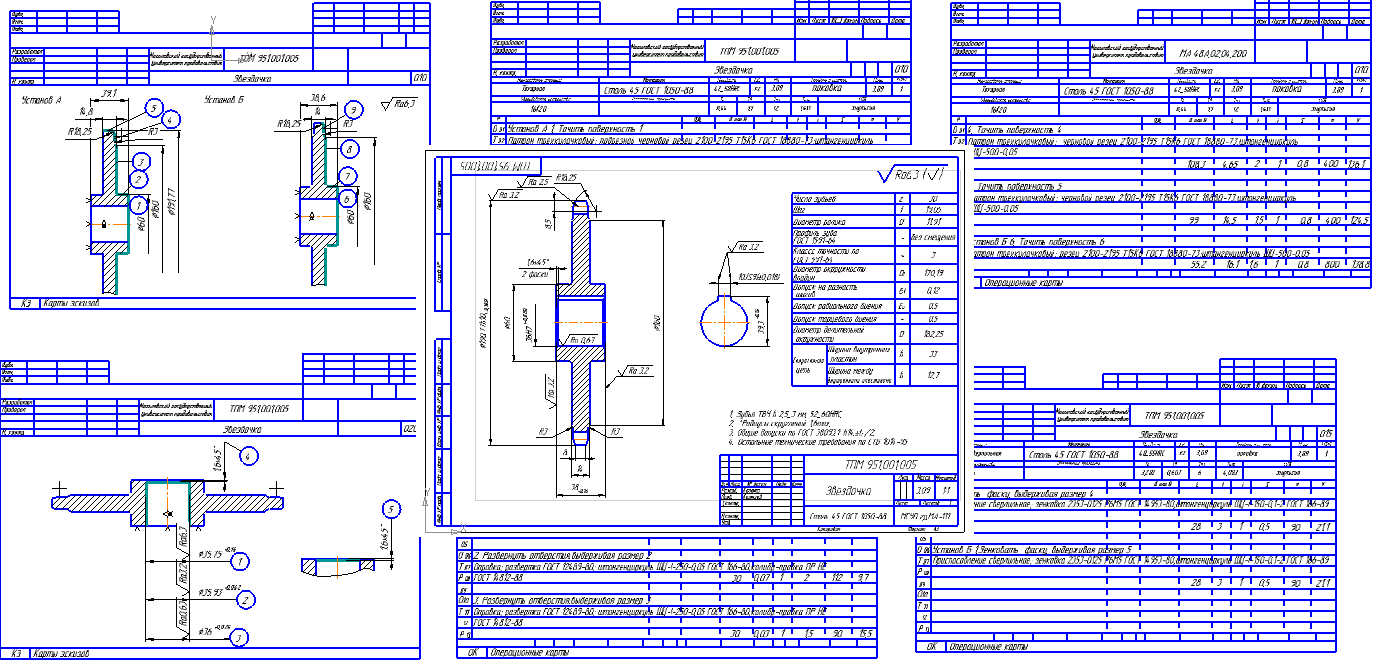

Деталь, выданная в качестве индивидуального задания для курсовой работы – звездочка ТПМ 951.001.005.
Деталь – звездочка - представляет собой тело вращения. Деталь имеет центральное отверстие. Это отверстие является основной конструкторской базой. Отверстие ø36Н7 является основной поверхностью. Точность отверстия обеспечивается по седьмому квалитету. Для обеспечения качественной посадки к поверхности отверстия предъявляют высокие требования по шероховатости Ra = 0,63 мкм.
Зубчатая поверхность предназначена для передачи крутящего момента и является основной поверхностью. Она имеет шаг t = 19,05 и число зубьев z=30.
Поверхность вершин зубьев также имеет ответственное значение для правильного зацепления, поэтому к данной поверхности предъявляются следующие требования: шероховатость поверхности Ra = 3,2 мкм.
Шпоночный паз в отверстии предназначен для жесткого закрепления звездочки на валу. К нему предъявляются высокие требования: 9 квалитет точности (Js9), шероховатость Ra=3,2. Эти требования предъявляются с целью обеспечить качественную посадку звездочки по шпонке вала.
Все остальные поверхности являются свободными и выполняются по 11-му квалитету точности.
Деталь изготавливается из стали 45 по ГОСТ 1050-88.
