Технологический процесс изготовления и ремонта двухзаходного зубчатого колеса

Белорусско-Российский университет
Кафедра "Строительно-дорожные подъёмно-транспортные машины и оборудование"
Курсовая работа по дисциплине «Технология производства и ремонта машин»
На тему: "Разработка технологических процессов изготовления и ремонта изделия"
Могилёв 2013

В данной курсовой работе необходимо разработать технологический процесс изготовления и ремонта изделия с учетом данных, приближённым в действительности.
Ответственной частью являются зубья, передающие крутящий момент. Деталь данного типа может выполняться рабочими средней квалификации.

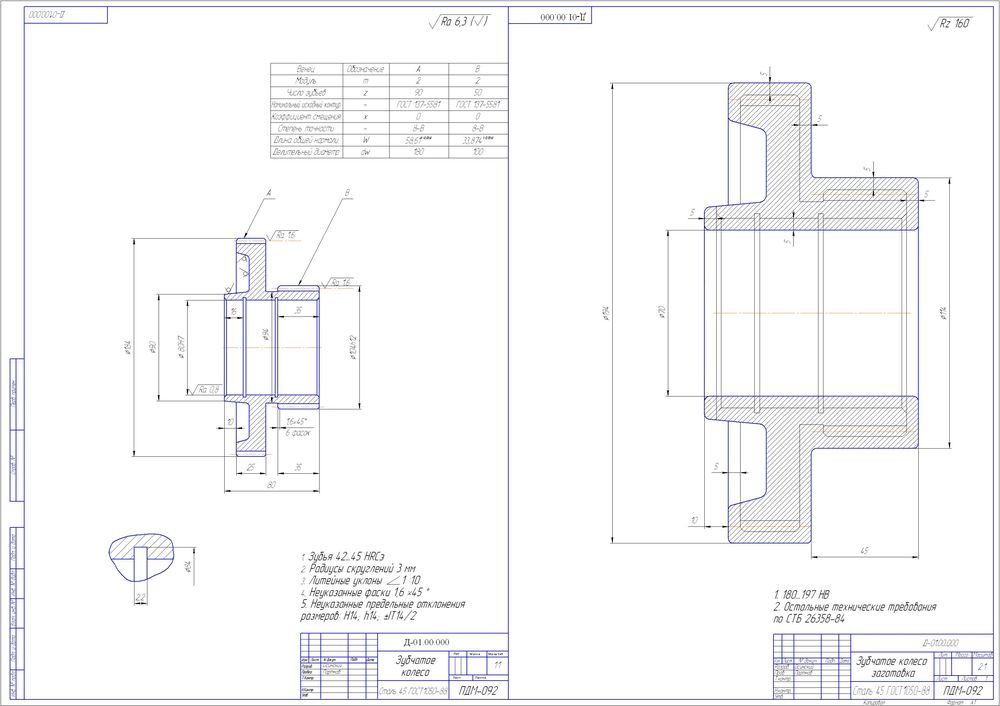

Рабочий чертёж детали представлен в графической части курсовой работы.
Деталь изготовлена из стали 45Л ГОСТ1050-88. Сталь 45Л имеет следующие механические свойства:
1) твердость отожжённой стали 207 HB;
2) предел прочности 570 МПа;
3) предел текучести 315 МПа;
4) относительное удлинение 17%;
5) относительное сужение 38%;
6) ударная вязкость 390 Дж/см.
Таблица1- Химический состав в % материала Сталь 45
C Si Mn Ni S P Cr Cu
0.42 - 0.5 0.17 - 0.37 0.5 - 0.8 до 0.25 до 0.04 до 0.035 До 0.25 до 0.08

Заготовка изготавливается отливкой в кокиль с последующей механической обработкой.
