Технологический процесс изготовления вала 300 мм 4х ступеней

Смоленский филиал МЭИ
Кафедра технологические машины и оборудование
Курсовой проект по дисциплине "Основы технологии машиностроения"
На тему: "Технологический процесс изготовления вала"
Смоленск 2015

В данном проекте рассматривается маршрутный технологический процесс изготовления вала. Изучено назначение и конструкция детали вал, произведен анализ технологичности детали, определен тип производства, выбран способ получения заготовки, принят маршрутно-технологический процесс, произведены такие расчеты как режимы резания, припуски на обработку детали, нормы времени, точности операций, проектирования станочного приспособления.

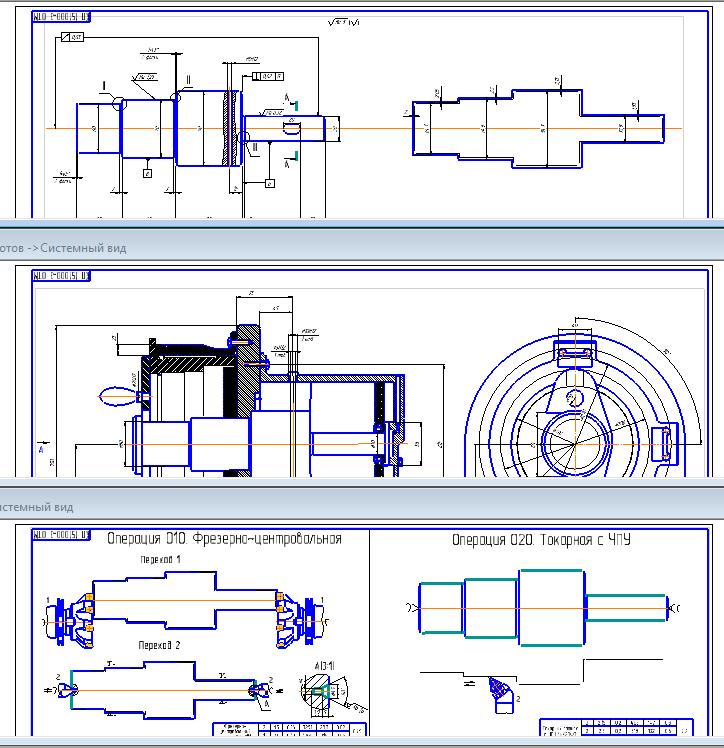

Курсовой проект на тему изготовление детали вал состоит из расчетно- пояснительной записки, состоящей из 50 страниц, включающей в себя таблиц 3, рисунков 12, количество использованной литературы 9 и приложения, включающего в себя чертеж детали вал, чертеж его заготовки на А2, маршрутной карты, карты эскизов на А1, операционной карты, станочного приспособления на А1.
Были выполнены следующие задачи:
1) подсчитаны припуски на обработку;
2) рассчитаны массы детали (7,7 кг) и заготовки (8,7 кг), определен коэффициент использования материала (0,89);
3) составлена маршрутная карта (см. Приложение);
4) сделаны расчеты операций;
5) подсчитано время на изготовление одной детали (17,43 мин);
6) подсчитано время изготовления годовой программы (37 дней);
7) сделан силовой расчет и начерчена конструкция приспособления.
В ходе работы была доказана необходимость изготовления заготовки поперечно-клиновым прокатом, который позволяет назначить припуски в пределах 1,5…2,5 мм в зависимости от размеров поверхности, использование постоянства баз позволило значительно уменьшить погрешность закрепления заготовки (детали), а выбор наилучшего варианта обработки основных поверхностей позволил достичь заданной точности при оптимальных затратах на производство.
При проектировании станочного приспособления для операции сверления была учтена конфигурация детали, что позволило надежно закрепить заготовку, а также мощность станка, что убедило в рациональности выбора данного оборудования.
