Технологический процесс механической обработки детали «Фланец»

Белорусский Национальный Технический Университет
Кафедра "Вакуумная и компрессорная техника"
Курсовой проект по дисциплине "Технология машиностроения"
На тему "Технологический процесс механической обработки детали «Фланец» "
Минск 2017

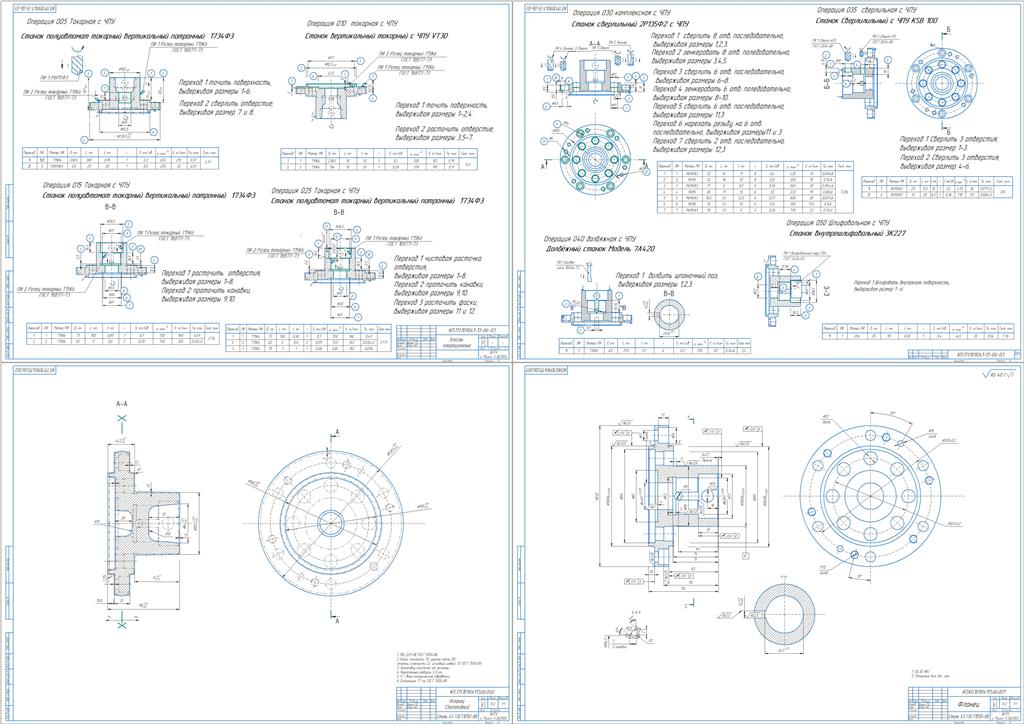

Исходные данные: Чертеж детали "Фланец"

В данной работе рассматривается технологический процесс механической обработки детали «Фланец».
Деталь «Фланец» используется для прочного и герметичного соединения труб.
Фланец – плоское или прямоугольное кольцо с равномерно расположенными отверстиями для болтов и шпилек, служащие для прочного и герметичного соединения труб, СВЧ волноводов и трубопроводной арматуры, присоединения их друг к другу, к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение). Фланцы используют попарно (комплектом).

Содержание:
ВВЕДЕНИЕ
1 НАЗНАЧЕНИЕ И УСЛОВИЯ РАБОТЫ ДЕТАЛИ В СБОРОЧНОЙ ЕДИНИЦЕ
2 АНАЛИЗ ТЕХНОЛОГИЧНОСТИ КОНСТРУКЦИИ ДЕТАЛИ
3 ВЫБОР ОПТИМАЛЬНОГО МЕТОДА ПОЛУЧЕНИЯ ЗАГОТОВКИ
4 ПРЕДВАРИТЕЛЬНОЕ СОСТАВЛЕНИЕ МАРШРУТА ОБРАБОТКИ
5 ВЫБОР МОДЕЛЕЙ ОБОРУДОВАНИЯ И ОЦЕНКА ЕГО ТЕХНОЛОГИЧЕСКИХ ВОЗМОЖНОСТЕЙ
5.1 Станок полуавтомат токарный вертикальный патронный 1734Ф3
5.2 Станок вертикальный токарный с ЧПУ VT30
5.3 Сверлильный станок с ЧПУ 2Р135Ф2
5.4 Станок сверлильный с коробчатой колонной KSB 100
5.5 Станок долбёжный модели 7А420
5.6 Станок плоскошлифовальный FS 4080
5.7 Станок координатно-шлифовальный модели JG 510
6 БАЗИРОВАНИЕ ЗАГОТОВОК НА ОПЕРАЦИЯХ И ОЦЕНКА ТОЧНОСТИ БАЗИРОВАНИЯ
7 РАСЧЁТ ПРИПУСКОВ НА МЕХАНИЧЕСКУЮ ОБРАБОТКУ
8 ВЫБОР РЕЖУЩЕГО ИНСТРУМЕНТА И РАСЧЁТ РЕЖИМОВ РЕЗАНИЯ
9 РАСЧЁТ ТЕХНИЧЕСКОЙ НОРМЫ ВРЕМЕНИ
10 РАЗРАБОТКА КОНТРОЛЬНЫХ ОПЕРАЦИЙ. КОНТРОЛЬ РАЗМЕРОВ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
11 ВЫБОР ВАРИАНТА ТЕХНОЛОГИЧЕСКОГО МАРШРУТА ПО КРИТЕРИЮ МИНИМАЛЬНОЙ СЕБЕСТОИМОСТИ
12 ОПРЕДЕЛЕНИЕ НЕОБХОДИМОГО КОЛИЧЕСТВА ОБОРУДОВАНИЯ И ЕГО ЗАГРУЗКИ
13 ОПРЕДЕЛЕНИЕ ТИПА И ОРГАНИЗАЦИОННОЙ ФОРМЫ ПРОИЗВОДСТВА
14 ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЕ (КОМПЛЕКТ ДОКУМЕНТОВ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА)

Состав: Фланец (СБ), Фланец (заготовка) (ВО), Операционные эскизы (СБ), Технологические карты, ПЗ Язык документа

Софт: КОМПАС-3D 16,0,2

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс механической обработки детали «Фланец»

Просмотр файлов
тех маш/Заготовка.cdw
тех маш/Записка.docx
тех маш/Тех Карты.doc
тех маш/Фланец1.cdw
тех маш/Эскизы2.cdw
тех маш
