Технологический процесс обработки детали "Втулка"

Беларуский национальный технический университет
Кафедра "Технология машиностроения"
Курсовая работа по дисциплине "Технология машиностроения"
На тему: Технологический процесс обработки детали "Втулка"
Минск 2011

Деталь «Втулка» входит в состав клапана, предназначенного для регулировки давления в рабочей тормозной системе автомобиля. Вентиль состоит из корпуса, в который устанавливается втулка, по которой перемещается шток клапана. Корпус закрывается крышкой, с обеих сторон присоединяются штуцеры со шлангами.
Втулка предназначена для центрирования штока в процессе работы. Имеет точную наружную поверхность для установки в корпусе клапана, осевое отверстие выполнено гладким для уменьшения трения втулки со штоком. В процессе работы на втулку не действуют значительные нагрузки, поэтому к материалу детали не предъявляются особые требования по прочности.
Втулка изготовлена из стали 45 ГОСТ 1050-88.
В ходе выполнения курсовой работы был произведен анализ конструкции детали на технологичность, согласно которому деталь технологична.
В результате проведенного анализа технологического процесса установлено, что процесс является современным, применяемое оборудование соответствует данному типу производства.
При назначении режимов резания были использованы современные методики, что позволило сократить время на обработку детали в целом.

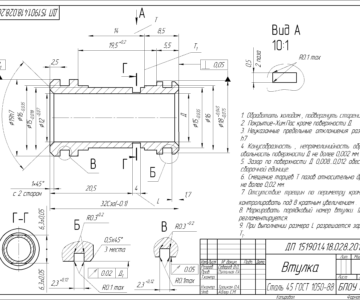

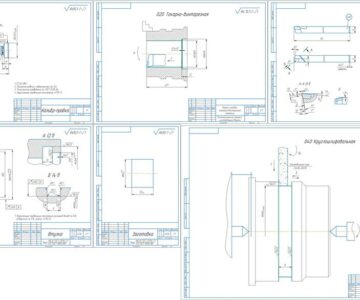

Графическая часть содержит чертеж детали, чертеж заготовки, карту операционных эскизов.
Курсовая работа содержит 22 листа пояснительной записки, содержащей 15 таблиц, 1 рисунок, 8 источников
